상세 정보 |
|||
| 제품: | LiNbO3 웨이퍼 | 순도: | 톱, 광학 |
|---|---|---|---|
| 지름: | 6는 조금씩 움직입니다, 8이 조금씩 움직입니다 | 배향: | Z-삭감, 128Y 삭감, 64Y 삭감 |
| 두께: | 350 um, 500 um, 1000 um | 표면가공도: | DSP, SSP |
| Ra: | <1nm> | 사용: | SAW 필터, 초음파 변환기 |
| 하이 라이트: | 8 " LiNbO3 웨이퍼,리튬 니오베이트 광학 웨이퍼,6 " LiNbO3 웨이퍼 |
||
제품 설명
탄성 표면파 디바이스를 위한 큰 Dia 6시 8분 LiNbO3 웨이퍼 128' Ｙ Z-삭감

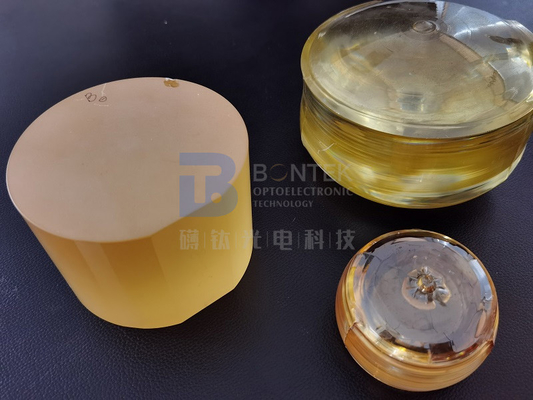

단일 결정이 캔으로 만든 계수와 낮은 전파 경로 손실이 익숙한 높은 전자-기계 커플링과 강유전성 결정인 리튬 니오베이트 (LiNbO3)는 최고 50%까지 대역폭과 SAW 소자를 제조합니다. 리튬 니오베이트 단결정 물질의 음향 표면파 특성은 밀접하게 그들의 배향과 전파 방향과 관련됩니다. 다양한 절삭각과 전파 방향에 따르면, 톱 전파 대기시간은 3400~4000m/s이고, 압전 결합 계수가 0%~5.6% 이고, 온도 계수가 -1.1~-95.6(10^-6/C) 입니다.
가장 사용된 톱 배향은 YZ-삭감이고 128' Y커트, 텔레비전 전송과 수신 신호 처리 공정을 위한 최적 적합입니다. Ｘ 증식과 128' Y커트는 가장 낮은 불요 신호 수준을 가진 것으로 알려집니다. 본텍은 128' Y커트와 Z-삭감을 위한 8 인치 LN 웨이퍼를 도입합니다, 6 인치 LN이 모든 절단 각을 위해 웨이퍼로 만듭니다! 우리는 또한 마고와 같은 LN 감소와 LN 도핑의 기술을 가집니다 :LN, Nd :Mg :LN, Fe :LN.
|
재료 |

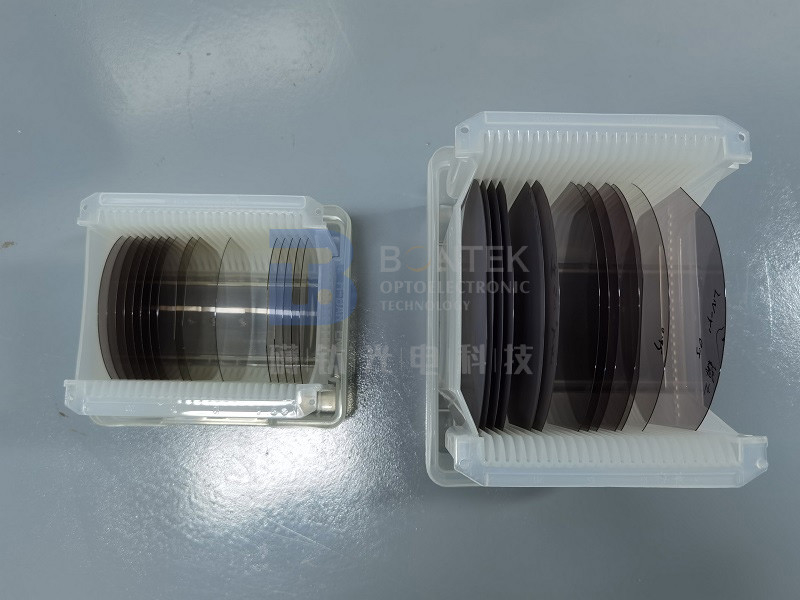

6와 8 LiNbO3 웨이퍼 |
|
배향 |
Z-삭감,' 8을 위해 -줄이 " Y128 Ｘ, Ｙ, Ｚ, 36Y, 64Y, 128Y 6을 위해 " |
|
표면가공도 |
한 개이거나 양측 사이드는 광택이 납니다 (모두 이용 가능한 DLP / SLP/ SSP / DSP) |
|
두께 |
0.35 밀리미터, 0.50 밀리미터, 1.00 밀리미터 |
|
TTV |
< 5=""> |
|
활 |
± 40 um |
|
날실 |
< 80=""> |
|
배향 평판 |
6를 위한 " 47.5 밀리미터 또는 57.5 밀리미터 6와 8를 위한 세미 표준 노치 |
|
연마한 측면 Ra |
거칠기 ra<10a> |
|
후면 표준 |
거칠기 ra :0.5-1.0um GC#1000 |
|
에지 라운딩 |
세미 M1.2 표준 / 조회하는 IEC62276으로 순응합니다 |
|
수정 깜부기병균류 |
삼각형이게, 포인트인 공간 군 R3c는 3m을 분류합니다 |
|
융해점 |
1253C |
|
모스 경도 |
5 |
|
비중 (g/cm3) |
4.64 |
|
조해 |
어떤 것 |
|
광학 균질성 |
~5x10-5/cm |
|
투명도 범위 |
420-5200nm |
|
흡수 계수 |
~0.1%/cm @1064nm |
|
굴절률 @1064nm |
ne=2.146, no=2.220@1300nm ne=2.156, no=2.232@1064nm ne=2.203, no=2.286@632.8nm |
|
(25C에) 열팽창계수 |
//a,2.0x10-6/K //a,2.2x10-6/K |
|
열전도율계수 |
25C에 있는 38 W/m/K |
|
열 광학 계수 |
1.4μm에 있는 dno/dT=-0.874 Ｘ 10-6/K 1.4μm에 있는 dne/dT=39.073 Ｘ 10-6/K |
|
셀마이어 식 (μm의 λ) |
no2=4.9048+0.11768/(λ2-0.04750)-0.027169λ2 ne2=4.5820+0.099169/(λ2-0.04443)-0.02195λ2 |
자주 묻는 질문 :
- 큐 : 당신이 주로 일한 제품이 무엇입니까?
한 : 우리는 피에조 웨이퍼 전문의로서 우리 스스로를 봅니다. 우리는 매우 최초로 약 30년전 중국에서 단일 결정 석영과 함께 일한 입니다. 그리고 나서 점진적으로 우리는 LiNbO3, LiTaO3, 석영 유리, LGS, CTGS 기타 등등의 분야에서 걷습니다. 특히, 당신이 피에조 석영 공급자를 찾고 있다면, 우리는 궁극적 선택입니다! 상각 정확성으로 AT, SC와 IT 삭감에 정통하기 때문에 우리는 매년 수백만 석영 블랭크를 아웃소싱합니다.
- 큐 : 제품 주문화를 받아들이시겠습니까?
한 : 네, 당연하죠. 우리는 당신의 요구에 따라서 만들 수 있습니다. 게다가 우리는 그렇게 당신이 선택에 관한 확실한 100%가 아니면 당신에게 적절한 제안을 제공할 수 있는 피에조 웨이퍼에 대해 경험합니다. 게다가, 우리는 주식에서 약간의 기준 웨이퍼가 미안하지만, 우리와 일치하게 합니다.
- 큐 : 우리의 특사 대리인을 통해 기대에 부응하시겠습니까?
한 : 예, 우리는 당신이 가장 친한 특사 대리인과 함께 간다고 제안할 것입니다 (DHL, 페덱스, UPS 기타 등등). 우리는 선방계정을 통해 운반할 수 있습니다. 그리고, 물론, 우리는 당신이 발송 비용을 절감할 수 있도록 도와 주기 위해 안전하게 제품을 허용가능 사이즈에 넣을 것입니다. 만약 당신이 화물을 주의하기 위해 우리를 필요로 하면, 그것이 또한 문제가 되지 않습니다. 우리는 또한 국제적 택배 회사와 좋은 할인을 가지고 있습니다.
- 큐 : 어떻게 당신이 우리가 안전하게 원하는 것 얻는다는 것을 보장할 수 있습니까?
한 : 웨이퍼 제품은 깨지기 쉽고 때때로 비쌉니다. 마지막 것, 제조로서, 우리가 보고 싶고 우리가 만드는 제품인 것은 손상됩니다 특사 동안. 결과적으로 우리는 버퍼 스펀지로 가득 찬 적절한 통에서 적당히 웨이퍼를 싸고 그들을 둘 것입니다. 그러나, 사고는 때때로 피할 수 없습니다. 그럼 아래 도면에 도시된 수락 체크 단계를 미안하지만, 따르세요. 불필요한 발생된 것면, 당신이 체킹 단계를 따르면 우리는 또한 보충 또는 상환을 줄 것입니다.
- 큐 : 우리는 당신의 공장을 방문할 수 있습니까?
한 : 네, 물론입니다. 사업장 시찰은 대량 매입과 장기 협력에 중요합니다. 대면 토론은 있습니다 것 우리 대부분 확신하 과 함께. 지난 해 동안, 전세계에 거물들은 공장 조립에서 우리의 진전을 목격했습니다. 요즘 Covid-19 전염병 때문에 우리는 또한 세계적 구매자들과 함께 비디오콘페렌츠링 경험을 가졌습니다.
수입 감사
- 제품은 깨지기 쉽습니다. 우리는 적당히 그것을 쌌고, 그것을 깨지기 쉽라고 불렀습니다. 우리는 운송 품질을 보증하기 위해 통과하여 우수한 국내이고 국제적 지름길 운반 공사를 전달합니다.
- 받은 후 상품은 미안하지만, 치료를 처리하고 외부 통이 보존 상태가 좋은지 체크합니다. 주의깊게 외부 통을 열고 패킹상자가 정렬에서 있는지 체크하세요. 그들을 꺼내는 데 당신 전에 그림이 필요하세요.
- 제품이 적용되는 것 일 때 무균실에서 진공 패키지를 여세요.
- 만약 제품이 특사 동안 손상되는게 발견되면, 사진찍거나 바로 동영상을 찍으세요. DO NOT은 패키징 박스에서 손상 제품을 꺼냅니다! 바로 우리와 연락하세요, 그러면 우리는 잘 문제를 해결할 것입니다.
