상세 정보 |
|||
| 제품: | LiNbO3 압전 링 | 등급: | 광학 / SAW 등급 |
|---|---|---|---|
| 배향: | X, Z, 36Y 등 | 외경: | 5mm ~ 150mm |
| 내경: | 2mm ~ 100mm | 두께: | 0.35 / 0.50 / 1.00 / 2.00mm |
| 서피스: | 양면 광택, 양면 랩 | 라 거칠기: | 라 <1nm |
| 하이 라이트: | 압전박판 Z-삭감,주문 제작된 사이즈 리튬 니오베이트 웨이퍼,압전박판 36Y 삭감 |
||
제품 설명

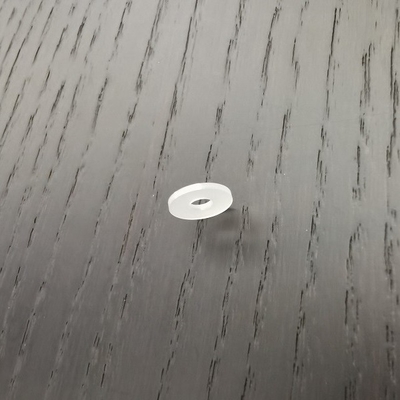

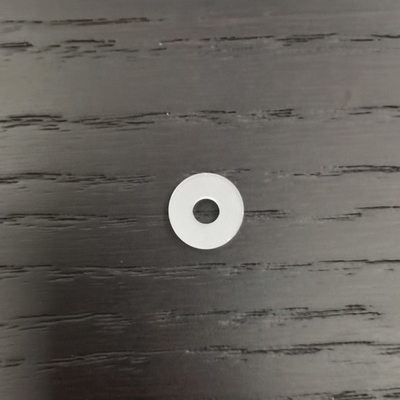

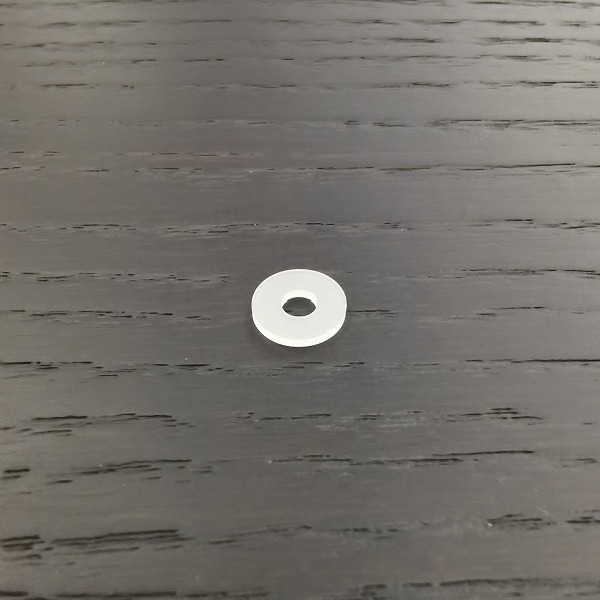

주문 제작된 규모 리튬 니오베이트 압전박판 링 오리엔테이션 Z-삭감 36Y 삭감
라튬 나오베이트 결정은 높은 전자-광학 계수, 넓은 광학 투명 창과 높은 광학 성질이라는 유리한 입장에 있습니다. 라튬 나오베이트 결정은 근적외선과 적외밴드에 광변조와 큐 변조에 쓸 우선권이 있는 물질입니다. 전기 광학식 변조기를 위해, 크리스탈은 최대 효과적 전자-광학 계수로, 광 전파의 방향을 따라 z-삭감 제로 잔여 복굴절과 X 판 비-제로 잔여 복굴절을 나타냅니다. Q스위치를 위해, 크리스탈은 제로 잔여 복굴절과 횡단 전기장이 광 전파의 방향으로 작동하면서, 일반적으로 z-삭감입니다. LN에서 압전기 링은 높은 반복률로 단점을 가지고 있지만, 그러나 이 단점이 적절한 압전기 감폭 설계에 의해 어느 정도는 넘어설 수 있습니다.
본텍은 당신을 위해 LiNbO3 또는 수정 결정 압전기 링을 특화할 수 있습니다. 우리는 지난 20년 동안 전세계에 여러 회사를 위해 수만의 이러한 피에조 반지를 제조합니다.
|
재료 |
LiNbO3 웨이퍼, 피에조 벨소리 |
|
배향 |
Ｘ / Ｚ / Y41' / Y64' / Y128' / YZ / 차기 민간 항공기 또는 주문 제작됩니다 |
|
외부 지름 |
5 밀리미터 ~ 150 밀리미터 |
|
내경 |
2 밀리미터 ~ 100 밀리미터 |
|
표면가공도 |
한 개이거나 양측 사이드는 광택이 납니다 (모두 이용 가능한 DLP / SLP/ SSP / DSP) |
|
두께 |
0.35 / 0.50 / 1.00 / 3.00 + 밀리미터 |
|
TTV |
< 1=""> |
|
활 |
± (25um ~40um ) |
|
날실 |
<> |
| 세정
|
교실 1000년 무균실 |
|
PLTV (<0> |
<1> ≥98% (5mm*5mm) 2 밀리미터로 모서리는 배제했습니다 |
|
모서리 |
세미 M1.2@with GC800#와 Compl't .Ｃ에 있는 정규고용인은 타이핑했습니다 |
|
플랫 |
이용 가능하, 요구에 따라 |
|
연마한 측면 Ra |
거칠기 ra<> |
|
후면 표준 |
거칠기 ra :0.5-1.0um GC#1000 |
|
에지 라운딩 |
세미 M1.2 표준 / 조회하는 IEC62276으로 순응합니다 |
|
크래크스, 톱 마크, 얼룩 |
어떤 것 |
|
전송 |
0.32 - 5.2 um (두께 6 밀리미터) |
|
굴절률 |
no=2.237, ne=2.158 @633nm |
|
반사 손실 |
14.6% @633nm |
|
융해점 (C) |
1250 |
|
비중 |
4.64 g/cm3 |
|
모스 경도 |
5 |
|
영 계수 |
170 GPa |
|
비선형 계수 |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
|
전단 계수 |
68 PGa |
|
체적 탄성율 |
112 GPa |
|
열팽창 |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
| 재료 | 단일 결정 석영 블랭크 (피에조 / 광학 등급) |
| 종합적 q치 | 민 1.8×10^6, 2.4×10^6, 3.0×10^6 (ＩＥＣ 규격) |
| 부식 채널 밀도 (ECD) | 2/cm2,10/ cm2,30/ cm2,100/ cm2,300/cm2 ;스웹트 석영 (ＩＥＣ 규격) |
| 포함 비중 | Ia, Ib,I, II,III 등급 (ＩＥＣ 규격) |
| 절삭각 | Ｘ / Ｙ / Ｚ / AT32' /33' /35' /36' / BT / ST42.75' 기타 등등. |
| 외부 지름 | 3 밀리미터 ~ 200 밀리미터 |
| 내경 | 1 밀리미터 ~ 100 밀리미터 |
| 두께 | 0.1 밀리미터 ~ 10 밀리미터 |
| 배향 평판 | 필요에 따라, 또는 연필은 표시했습니다 |
| 표면가공도 | 양측 사이드는 덮였습니다, 양측 사이드가 광택이 났습니다 |
| 연마한 측면 Ra | <0> |
| 후면 표준 | 장군은 0.2-0.5um입니다 또는 맞춤화된 것처럼 |
자주 묻는 질문 :
- 큐 : 당신이 주로 일한 제품이 무엇입니까?
한 : 우리는 피에조 웨이퍼 전문의로서 우리 스스로를 봅니다. 우리는 매우 최초로 약 30년전 중국에서 단일 결정 석영과 함께 일한 입니다. 그리고 나서 점진적으로 우리는 LiNbO3, LiTaO3, 석영 유리, LGS, CTGS 기타 등등의 분야에서 걷습니다. 특히, 당신이 피에조 석영 공급자를 찾고 있다면, 우리는 궁극적 선택입니다! 상각 정확성으로 AT, SC와 IT 삭감에 정통하기 때문에 우리는 매년 수백만 석영 블랭크를 아웃소싱합니다.
- 큐 : 제품 주문화를 받아들이시겠습니까?
한 : 네, 당연하죠. 우리는 당신의 요구에 따라서 만들 수 있습니다. 게다가 우리는 그렇게 당신이 선택에 관한 확실한 100%가 아니면 당신에게 적절한 제안을 제공할 수 있는 피에조 웨이퍼에 대해 경험합니다. 게다가, 우리는 주식에서 약간의 기준 웨이퍼가 미안하지만, 우리와 일치하게 합니다.
- 큐 : 우리의 특사 대리인을 통해 기대에 부응하시겠습니까?
한 : 예, 우리는 당신이 가장 친한 특사 대리인과 함께 간다고 제안할 것입니다 (DHL, 페덱스, UPS 기타 등등). 우리는 선방계정을 통해 운반할 수 있습니다. 그리고, 물론, 우리는 당신이 발송 비용을 절감할 수 있도록 도와 주기 위해 안전하게 제품을 허용가능 사이즈에 넣을 것입니다. 만약 당신이 화물을 주의하기 위해 우리를 필요로 하면, 그것이 또한 문제가 되지 않습니다. 우리는 또한 국제적 택배 회사와 좋은 할인을 가지고 있습니다.
- 큐 : 어떻게 당신이 우리가 안전하게 원하는 것 얻는다는 것을 보장할 수 있습니까?
한 : 웨이퍼 제품은 깨지기 쉽고 때때로 비쌉니다. 마지막 것, 제조로서, 우리가 보고 싶고 우리가 만드는 제품인 것은 손상됩니다 특사 동안. 결과적으로 우리는 적당히 웨이퍼를 싸고 버퍼 스펀지로 가득 찬 적절한 통에서 그들을 둘 것입니다. 그러나, 사고는 때때로 피할 수 없습니다. 그럼 아래 도면에 도시된 수락 체크 단계를 미안하지만, 따르세요. 불필요한 발생된 것면, 당신이 체킹 단계를 따르면 우리는 또한 보충 또는 상환을 줄 것입니다.
- 큐 : 우리는 당신의 공장을 방문할 수 있습니까?
한 : 네, 물론입니다. 사업장 시찰은 대량 매입과 장기 협력에 중요합니다. 대면 토론은 있습니다 것 우리 대부분 확신하 과 함께. 지난 해 동안, 전세계에 거물들은 공장 조립에서 우리의 진전을 목격했습니다. 요즘 Covid-19 전염병 때문에 우리는 또한 세계적 구매자들과 함께 비디오콘페렌츠링 경험을 가졌습니다.
수입 감사
- 제품은 깨지기 쉽습니다. 우리는 적당히 그것을 쌌고, 그것을 깨지기 쉽라고 불렀습니다. 우리는 운송 품질을 보증하기 위해 통과하여 우수한 국내이고 국제적 지름길 운반 공사를 전달합니다.
- 받은 후 상품은 미안하지만, 치료를 처리하고 외부 통이 보존 상태가 좋은지 체크합니다. 주의깊게 외부 통을 열고 패킹상자가 정렬에서 있는지 체크하세요. 그들을 꺼내는 데 당신 전에 그림이 필요하세요.
- 제품이 적용되는 것 일 때 무균실에서 진공 패키지를 여세요.
- 만약 제품이 특사 동안 손상되는게 발견되면, 사진찍거나 바로 동영상을 찍으세요. DO NOT은 패키징 박스에서 손상 제품을 꺼냅니다! 바로 우리와 연락하세요, 그러면 우리는 잘 문제를 해결할 것입니다.
