제품 상세 정보:

원래 장소: 중국
브랜드 이름: BonTek
인증: ISO:9001, ISO:14001
모델 번호: 용융 실리카, 용융 석영

결제 및 배송 조건:

최소 주문 수량: 5 PC
가격: 협상 가능

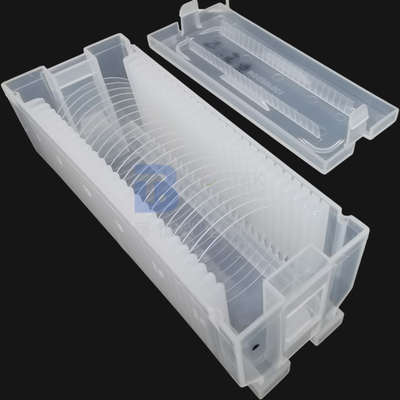

포장 세부 사항: 밀봉된 Cassette/ 병 패키지, 진공
배달 시간: 1-4 주
지불 조건: 전신환
공급 능력: 20000 PC / 달
최고의 가격 접촉

상세 정보

재료: 퓨즈드 실리카 웨이퍼 브랜드: JGS1, JGS2, BF33, SK1300
지름: 76.2 밀리미터, 100 밀리미터, 150 밀리미터, 200 밀리미터 두께: 0.25 밀리미터, 0.35 밀리미터, 0.5 밀리미터
전송: 적외선이고 자와선 띠 범위: 200 nm - 3 μm
표면가공도: SSP, DSP, DSL 애플리케이션: 반도체, MEMS
강조하다:

반도체 퓨즈드 실리카 웨이퍼

,

반도체 웨이퍼 UV 리소그래피

,

퓨즈드 실리카 웨이퍼 낮은 CTE

제품 설명

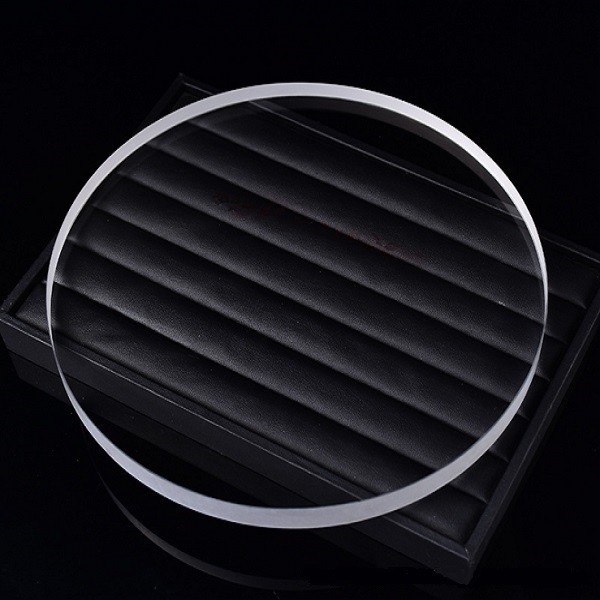

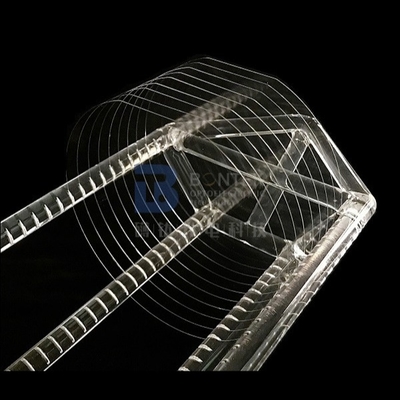

UV 리소그래피를 위한 낮은 CTE와 반도체 사용 퓨즈드 실리카 웨이퍼

반도체급 석영으로부터의 웨이퍼는 (무정형인) 박막 코팅에 대해서 뿐만 아니라 반도체 처리, 태양이고 산업 적용에서 사용됩니다. 주요 특징은 우수한 기계적이고 광학의 특성에 결합된 CMOS 호환 소재로 만드는 높은 화학적인 순도입니다.

IR와 UV에서 고온 처리와 좋은 전송을 가능하게 하는 낮은 OH 콘텐츠와 더불어 반도체급 석영 특징 낮은 CTE. 이 물질은 합리적 가격 책정과 고급 품질 석영 웨이퍼에 관한 한 최고점입니다.

반도체는 UV 리소그래피를 위해 낮은 CTE와 퓨즈드 실리카 웨이퍼를 사용합니다 0반도체는 UV 리소그래피를 위해 낮은 CTE와 퓨즈드 실리카 웨이퍼를 사용합니다 1반도체는 UV 리소그래피를 위해 낮은 CTE와 퓨즈드 실리카 웨이퍼를 사용합니다 2

매개 변수

JGS1

JGS2

JGS3

최대 크기

<>

<>

<>

전송 범위 (매체 전송율)

0.17~2.10um (Tavg>90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH- 내용

1200 ppm

150 ppm

5 ppm

형광

(전 254nm)

사실상 자유롭습니다

강한 v-비

강한 V-B

불순물 함유량

5 ppm

20-40 ppm

40-50 ppm

복굴절 상수

2-4 nm / 센티미터

4-6 nm / 센티미터

4-10 nm / 센티미터

멜팅법

종합적 CVD

옥시-하이드로젠 용융

전기적 용융

애플리케이션

레이저 기판 : 윈도우, 렌즈, 프리즘, 거울...

반도체와 고온 창문

IR와 UV
기판

반도체는 UV 리소그래피를 위해 낮은 CTE와 퓨즈드 실리카 웨이퍼를 사용합니다 3

반도체는 UV 리소그래피를 위해 낮은 CTE와 퓨즈드 실리카 웨이퍼를 사용합니다 4

자주 묻는 질문 :

  1. 큐 : 당신이 주로 일한 제품이 무엇입니까?

한 : 우리는 피에조 웨이퍼 전문의로서 우리 스스로를 봅니다. 우리는 매우 최초로 약 30년전 중국에서 단일 결정 석영과 함께 일한 입니다. 그리고 나서 점진적으로 우리는 LiNbO3, LiTaO3, 석영 유리, LGS, CTGS 기타 등등의 분야에서 걷습니다. 특히, 당신이 피에조 석영 공급자를 찾고 있다면, 우리는 궁극적 선택입니다! 상각 정확성으로 AT, SC와 IT 삭감에 정통하기 때문에 우리는 매년 수백만 석영 블랭크를 아웃소싱합니다.

  1. 큐 : 제품 주문화를 받아들이시겠습니까?

한 : 네, 당연하죠. 우리는 당신의 요구에 따라서 만들 수 있습니다. 게다가 우리는 그렇게 당신이 선택에 관한 확실한 100%가 아니면 당신에게 적절한 제안을 제공할 수 있는 피에조 웨이퍼에 대해 경험합니다. 게다가, 우리는 주식에서 약간의 기준 웨이퍼가 미안하지만, 우리와 일치하게 합니다.

  1. 큐 : 우리의 특사 대리인을 통해 기대에 부응하시겠습니까?

한 : 예, 우리는 당신이 가장 친한 특사 대리인과 함께 간다고 제안할 것입니다 (DHL, 페덱스, UPS 기타 등등). 우리는 선방계정을 통해 운반할 수 있습니다. 그리고, 물론, 우리는 당신이 발송 비용을 절감할 수 있도록 도와 주기 위해 안전하게 제품을 허용가능 사이즈에 넣을 것입니다. 만약 당신이 화물을 주의하기 위해 우리를 필요로 하면, 그것이 또한 문제가 되지 않습니다. 우리는 또한 국제적 택배 회사와 좋은 할인을 가지고 있습니다.

  1. 큐 : 어떻게 당신이 우리가 안전하게 원하는 것 얻는다는 것을 보장할 수 있습니까?

한 : 웨이퍼 제품은 깨지기 쉽고 때때로 비쌉니다. 마지막 것, 제조로서, 우리가 보고 싶고 우리가 만드는 제품인 것은 손상됩니다 특사 동안. 결과적으로 우리는 버퍼 스펀지로 가득 찬 적절한 통에서 적당히 웨이퍼를 싸고 그들을 둘 것입니다. 그러나, 사고는 때때로 피할 수 없습니다. 그럼 아래 도면에 도시된 수락 체크 단계를 미안하지만, 따르세요. 불필요한 발생된 것면, 당신이 체킹 단계를 따르면 우리는 또한 보충 또는 상환을 줄 것입니다.

  1. 큐 : 우리는 당신의 공장을 방문할 수 있습니까?

한 : 네, 물론입니다. 사업장 시찰은 대량 매입과 장기 협력에 중요합니다. 대면 토론은 있습니다 것 우리 대부분 확신하 과 함께. 지난 해 동안, 전세계에 거물들은 공장 조립에서 우리의 진전을 목격했습니다. 요즘 Covid-19 전염병 때문에 우리는 또한 세계적 구매자들과 함께 비디오콘페렌츠링 경험을 가졌습니다.

수입 감사

반도체는 UV 리소그래피를 위해 낮은 CTE와 퓨즈드 실리카 웨이퍼를 사용합니다 5

  • 제품은 깨지기 쉽습니다. 우리는 적당히 그것을 쌌고, 그것을 깨지기 쉽라고 불렀습니다. 우리는 운송 품질을 보증하기 위해 통과하여 우수한 국내이고 국제적 지름길 운반 공사를 전달합니다.

  • 받은 후 상품은 미안하지만, 치료를 처리하고 외부 통이 보존 상태가 좋은지 체크합니다. 주의깊게 외부 통을 열고 패킹상자가 정렬에서 있는지 체크하세요. 그들을 꺼내는 데 당신 전에 그림이 필요하세요.

  • 제품이 적용되는 것 일 때 무균실에서 진공 패키지를 여세요.

  • 만약 제품이 특사 동안 손상되는게 발견되면, 사진찍거나 바로 동영상을 찍으세요. DO NOT은 패키징 박스에서 손상 제품을 꺼냅니다! 바로 우리와 연락하세요, 그러면 우리는 잘 문제를 해결할 것입니다.

이 제품에 대한 자세한 내용을 알고 싶습니다
나는 관심이있다 반도체는 UV 리소그래피를 위해 낮은 CTE와 퓨즈드 실리카 웨이퍼를 사용합니다 유형, 크기, 수량, 재료 등과 같은 자세한 내용을 보내 주시겠습니까?
감사!
답변 기다 리 겠 습 니 다.
