상세 정보 |
|||
| 재료: | 사파이어 웨이퍼 | 타입: | 단일 결정 |
|---|---|---|---|
| 애플리케이션: | 오르와드 보이는 적외광 | 성장법: | 수평적으로 향하는 결정화 (HDC) |
| 융해점: | 2040 급 Ｃ | 영 계수 (E): | 335 GPa |
| 전단 계수 (G): | 148.1 GPa | 벌크 모듈러스(K): | 240 GPa |
| 강조하다: | 광범위한 전송 단-결정 웨이퍼,335 GPa 사파이어 결정,단-결정 웨이퍼 |
||
제품 설명

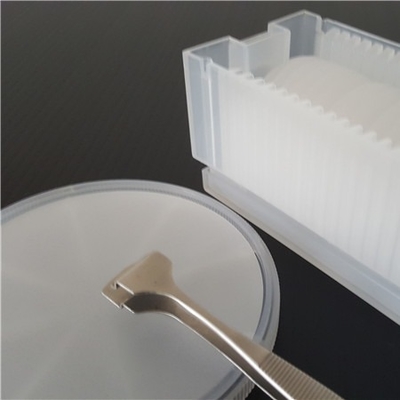

IR 광학 적용을 위한 높은 내구성 광범위한 전송 사파이어 웨이퍼
사파이어는 종종 매우 광범위한 전송 범위를 가지는 동안 고열에 견디기 위한 능력과 결합하여, 그것의 내구성과 부식 / 부식 저항성을 위해 사용됩니다. 애플리케이션은 다음을 포함합니다 :
· 윈도우 - 센서와 다른 광학을 위한 전방감시 적외선 장비 (앞을 내다보는 적외광) 기간. 광범위한 스펙트럼 레인지 에 광학 명확성은 이 애플리케이션에서 내구성과 결합합니다.
· 창호 - 소금과 모래 바람 환경에서 부식 저항을 위해, 사파이어는 더 부드러운, 더 깨지기 쉬운 IR 투과체을 대체율에서 전통적 창호와 돔 형태에서 사용됩니다.
· 대응책 램프 - 사파이어 빛 플래시 램프는 IRCM의 (적외광 대응책)에서 사용됩니다. 사파이어의 높은 온도 성능은 이 적용에서 광범위한 스펙트럼 레인지에 결합됩니다.
광학의 특성
|
전송 |
0.17 5.5 um에 |
|
굴절률 |
1.06 um에 있는 1.75449 (o) 1.74663 (e) |
|
반사 손실 |
o-레이 - 11.7%를 위한 1.06 마이크론 (2개 표면)에 ; e-레이 - 14.2%를 위해 |
|
흡수지수 |
0.3 2.4 um에 있는 Ｘ 10-3 cm-1 |
|
dN/dT |
13.7 5.4 um에 있는 Ｘ 10-6 |
|
디엔 / dm = 0 |
1.5 um |
|
배향 |
R-비행기, 씨 플레인, A-비행기, M-비행기 또는 규정된 오리엔테이션 |
|
자세공차 |
± 0.3' |
|
지름 |
2 인치, 3 인치, 4 인치, 6 인치, 8 인치 또는 다른 사람 |
|
직경 공차 |
2 인치 동안 0.1 밀리미터, 3 인치 동안 0.2 밀리미터, 4 인치 동안 0.3 밀리미터, 6 인치 동안 0.5 밀리미터 |
|
두께 |
0.25 밀리미터, 0.33 밀리미터, 0.43 밀리미터, 0.65 밀리미터, 1 밀리미터 또는 다른 사람 ; |
|
두께 공차 |
25μm |
|
1차 플래트 길이 |
2 인치 동안 16.0±1.0mm, 3 인치 동안 22.0±1.0mm, 4 인치 동안 30.0±1.5mm, 6 인치 동안 47.5/50.0±2.0mm |
|
1차 플래트 배향 |
A-비행기 (1 1-2 0 ) ± 0.2' ; 씨 플레인 (0 0-0 1 ) ± 0.2가' C-주축 45 +/- 2를 계획했습니다' |
|
TTV |
2 인치 동안 ≤10um, 3 인치 동안 ≤15um, 4 인치 동안 ≤20um, 6 인치 동안 ≤25um |
|
활 |
2 인치 동안 ≤10um, 3 인치 동안 ≤15um, 4 인치 동안 ≤20um, 6 인치 동안 ≤25um |
|
전면 |
Epi 닦은 (Ra< 0=""> |
|
뒷 표면 |
미세 지면 (Ra=0.6μm~1.4μm) 또는 닦은 Epi |
|

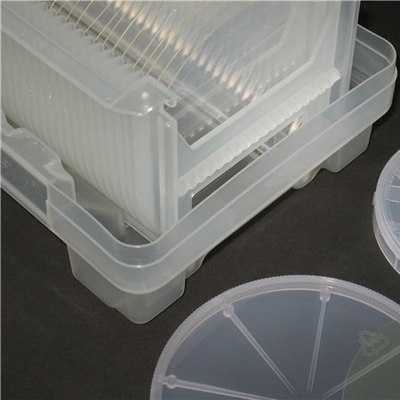

패키징 |
수업 100 클린 룸 환경에서 패키징됩니다 |
수입 감사
1. 제품은 깨지기 쉽습니다. 우리는 적당히 그것을 쌌고, 그것을 깨지기 쉽라고 불렀습니다. 우리는 운송 품질을 보증하기 위해 통과하여 우수한 국내이고 국제적 지름길 운반 공사를 전달합니다.
2. 받은 후 상품은 미안하지만, 치료를 처리하고 외부 통이 보존 상태가 좋은지 체크합니다. 주의깊게 외부 통을 열고 패킹상자가 정렬에서 있는지 체크하세요. 그들을 꺼내는 데 당신 전에 그림이 필요하세요.
3. 제품이 적용되는 것 일 때 무균실에서 진공 패키지를 여세요.
4. 만약 제품이 특사 동안 손상되는게 발견되면, 사진찍거나 바로 동영상을 찍으세요. DO NOT은 패키징 박스에서 손상 제품을 꺼냅니다! 바로 우리와 연락하세요, 그러면 우리는 잘 문제를 해결할 것입니다.
