상세 정보 |
|||
| 재료: | LiNbO3 결정 웨이퍼 | 타입: | 광학 등급 |
|---|---|---|---|
| 지름: | 4 인치, 6 인치, 8 인치 | 배향: | X 판, Z-삭감 |
| 두께: | 350 um, 500 um | 면형: | 양쪽은 광택이 납니다 |
| 거칠기: | Ra<5 옹스트롬 | 애플리케이션: | 광학적 장치 |
| 강조하다: | Ｘ는 LiNbO3 웨이퍼를 줄였습니다,양쪽은 LiNbO3 크리스탈을 닦습니다,광학 LiNbO3 결정 웨이퍼 |
||
제품 설명

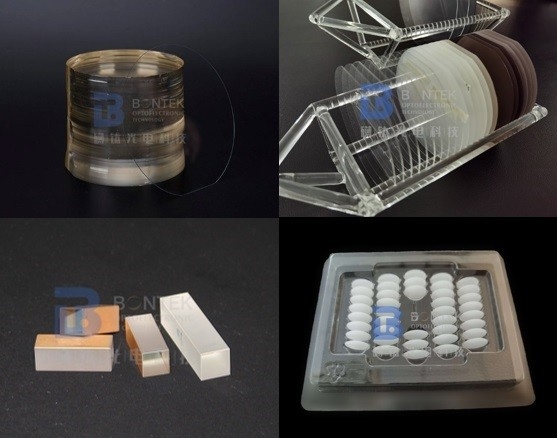

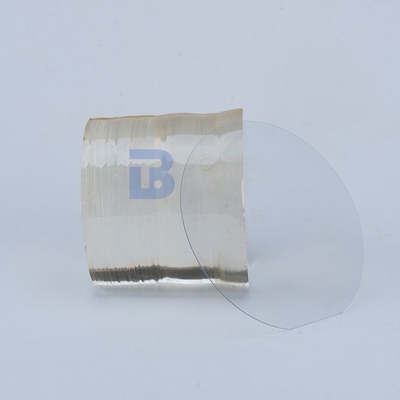

Z-컷 X 판 LiNbO3 크리스탈은 광학 등급 양쪽 니스를 웨이퍼로 만듭니다
주축 선을 따라 LiNbO3 전파에서 종파를 위한 음향 속도는 Z-방향, 7.271*10^5 센티미터 / Ｓ를 위한 것입니다 ; y축 방향, 6.549*10^5 센티미터 / Ｓ 동안 ; 그리고 x-축방향을 위해, 6.580*10^5 cm/s.32,43,44 10*10*0.5 mm3 Y커트 LNO 크리스탈, 두께 확장 모드의 경우에 대한 이러한 가치 적용은 6.58 마하즈에 나타나야 합니다. 가까이 관측 피크는 매트글래스의 고정 효과가 좌절시키는다는 것을 설명받을 수 있는 6.34 마하즈의 조금 더 낮은 빈도에 중심이 두어집니다. Ｘ와 Ｚ 방향 (327.5 킬로 헤르츠와 363.5 킬로 헤르츠를 따라 계산 길이 외연 공명이 각각) 314 킬로 헤르츠와 355 킬로 헤르츠에 관찰된 성수기에 원인이 있을 수 있습니다.
|
재료 |
4 인치 6 인치 8은 LiNbO3 LNC 웨이퍼로 조금씩 움직입니다 |
|
배향 |
Z-삭감 또는 X 판 |
|
표면가공도 |
양측 사이드는 광택이 납니다 (모두 이용 가능한 DLP / SLP/ SSP / DSP) |
|
두께 |
0.35 밀리미터, 0.50 밀리미터, 1.00 밀리미터 |
|
TTV |
< 5=""> |
|
활 |
± 30 um |
|
날실 |
< 40=""> |
|
배향 평판 |
세미 표준 노치 |
|
연마한 측면 Ra |
거칠기 ra<5a> |
|
후면 표준 |
거칠기 ra :0.5-1.0um GC#1000 |
|
에지 라운딩 |
세미 M1.2 표준 / 조회하는 IEC62276으로 순응합니다 |
|
수정 깜부기병균류 |
삼각형이게, 포인트인 공간 군 R3c는 3m을 분류합니다 |
|
융해점 |
1253C |
|
모스 경도 |
5 |
|
비중 |
4.64g/cm3 |
|
조해 |
어떤 것 |
|
광학 균질성 |
~5x10-5/cm |
|
투명도 범위 |
420-5200nm |
|
흡수 계수 |
~0.1%/cm @1064nm |
|
굴절률 @1064nm |
ne=2.146, no=2.220@1300nm ne=2.156, no=2.232@1064nm ne=2.203, no=2.286@632.8nm |
|
(25C에) 열팽창계수 |
//a,2.0x10-6/K //a,2.2x10-6/K |
|
열전도율계수 |
25C에 있는 38 W/m/K |
|
열 광학 계수 |
1.4μm에 있는 dno/dT=-0.874 Ｘ 10-6/K 1.4μm에 있는 dne/dT=39.073 Ｘ 10-6/K |
|
셀마이어 식 (μm의 λ) |
no2=4.9048+0.11768/(λ2-0.04750)-0.027169λ2 ne2=4.5820+0.099169/(λ2-0.04443)-0.02195λ2 |
수입 감사
- 제품은 깨지기 쉽습니다. 우리는 적당히 그것을 쌌고, 그것을 깨지기 쉽라고 불렀습니다. 우리는 운송 품질을 보증하기 위해 통과하여 우수한 국내이고 국제적 지름길 운반 공사를 전달합니다.
- 받은 후 상품은 미안하지만, 치료를 처리하고 외부 통이 보존 상태가 좋은지 체크합니다. 주의깊게 외부 통을 열고 패킹상자가 정렬에서 있는지 체크하세요. 그들을 꺼내는 데 당신 전에 그림이 필요하세요.
- 제품이 적용되는 것 일 때 무균실에서 진공 패키지를 여세요.
- 만약 제품이 특사 동안 손상되는게 발견되면, 사진찍거나 바로 동영상을 찍으세요. DO NOT은 패키징 박스에서 손상 제품을 꺼냅니다! 바로 우리와 연락하세요, 그러면 우리는 잘 문제를 해결할 것입니다.
