상세 정보 |
|||
| 이름: | 압전박판 | 데이터 독립적 접근 모형.: | 3 인치, 4 인치, 6 인치 |
|---|---|---|---|
| 재료: | LiTaO3, 결정 석영, LiNbO3 | 두께: | 0.5 밀리미터 |
| 플랫: | 32.5±2mm | 표면가공도: | 양측 사이드 니스 |
| 사용: | 표면 음파 애플리케이션 | RA: | <1nm> |
| 강조하다: | 한 개의 결정 석영 압전박판,3 인치 석영 단-결정 웨이퍼,닦은 단일 결정 석영 웨이퍼 |
||
제품 설명

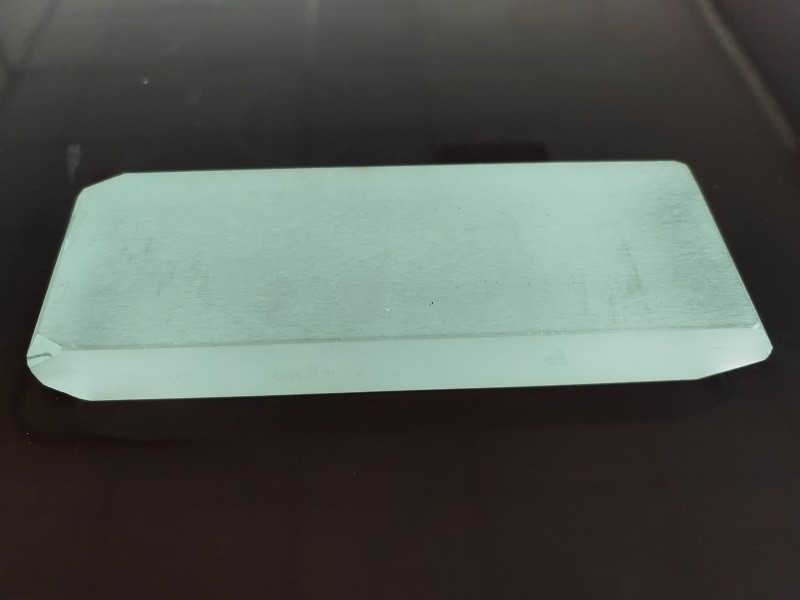

단일 결정 석영은 다른 방향과 웨이퍼로 절단했습니다
피에조 석영은 단일 결정의 대단히 대칭적인 모양이고 원자의 배열을 특징으로 하고 분자가 규정 잘 발달된 수정 결정을 가지고 있습니다, 출현이 최대 유효 특징 규칙 구성이고, 수정 수정 결정 결정면 총 30, (원통인) 6 Ｍ, 여섯 Ｒ 표면 (큰 표면 에지) 6 Ｒ 표면 (표면) 가장자리 6 Ｓ 표면 (스레에-웨이 부분 원추형), 여섯대 Ｘ 비행기 (셋으로 나누어진 일부분면), 인접한 Ｍ 비행기의 클립 앵글은 60' 이고 인접한 Ｍ 비행기와 Ｒ 비행기와 인접한 Ｍ 비행기와 Ｒ 비행기 사이의 디 앵글은 38' 13 입니다 ',와 인접한 Ｓ 비행기와 Ｘ 비행기 사이의 디 앵글은 25' 57입니다 '.
재료 | 종합적 압전 수정진동자 | |||
절삭각 | Ｘ / Ｙ / Ｚ / AT32' /33' /35' /36' / BT / ST42.75' 기타 등등 또는 주문 제작된 것마다 | |||
지름 / 사이즈 | 3 " (76.2mm) | 4 " (100mm) | 6 " (150mm) | 8 " (200mm) |
Tol(±) | <0> | |||
가장 가는 두께 | 0.08 밀리미터 민 업 | 0.10 밀리미터 민 업 | 0.20 밀리미터 민은 -위로 | 0.35 밀리미터 민- |
1차 플래트 | 22 밀리미터 | 32 밀리미터 | 42.5 밀리미터 | 57.5 밀리미터 또는 눈금 |
LTV (5mmx5mm) | <1> | |||
TTV | <1> | |||
활 | ±10~±50um | |||
날실 | <10> | |||
PLTV (<0> | ≥95%(5mm*5mm) | |||
배향 평판 | 모두 이용 가능합니다 | |||
면형 | 랩핑된 일 측면 니스 / 양측 사이드 니스 / | |||
연마한 측면 Ra | <0> | |||
후면 표준 | 장군은 0.2-0.5um입니다 또는 맞춤화된 것처럼 | |||
에지 기준 | R=0.2mm 또는 불노즈 | |||
물질 특성 | ECD | 등급 4보다 더 좋습니다 | ||
포함 | 등급 II보다 더 좋습니다 | |||
q치 | 등급 Ｃ보다 더 좋습니다 | |||
웨이퍼 표면 표준 | 입자 c>0.3 Ｕ Ｍ | <> | ||
자르면서, 긁으세요 | 어떤 것 | |||
결점 | 어떤 에지 균열, 스크래치, 톱 마크, 얼룩 | |||
패키징 | 수량 / 웨이퍼 박스 | 박스, 세미 표준 당 25 PC | ||
수입 감사
- 제품은 깨지기 쉽습니다. 우리는 적당히 그것을 쌌고, 그것을 깨지기 쉽라고 불렀습니다. 우리는 운송 품질을 보증하기 위해 통과하여 우수한 국내이고 국제적 지름길 운반 공사를 전달합니다.
- 받은 후 상품은 미안하지만, 치료를 처리하고 외부 통이 보존 상태가 좋은지 체크합니다. 주의깊게 외부 통을 열고 패킹상자가 정렬에서 있는지 체크하세요. 그들을 꺼내는 데 당신 전에 그림이 필요하세요.
- 제품이 적용되는 것 일 때 무균실에서 진공 패키지를 여세요.
- 만약 제품이 특사 동안 손상되는게 발견되면, 사진찍거나 바로 동영상을 찍으세요. DO NOT은 패키징 박스에서 손상 제품을 꺼냅니다! 바로 우리와 연락하세요, 그러면 우리는 잘 문제를 해결할 것입니다.
