상세 정보 |
|||
| 재료: | 사파이어 | 성장: | 키로풀로스법 |
|---|---|---|---|
| 융해점: | 2040 급 Ｃ | 열전도율: | 300 Ｋ에 있는 27.21 W/(m x K) |
| CTE: | 5.6 Ｘ 10 -6 /K (평행한 C-주축) ; 5.0 (수직 C-주축) Ｘ 10 -6 /K | 견고성: | 2000g 인덴터와 누프 2000 킬로그램 / 밀리미터 2 |
| 견줌 열용량: | 419 J/ (kg Ｘ Ｋ) | 유전체 상수: | 11.5 1MHz에 있는 (평행한 C-주축) 9.4 (수직 C-주축) |
| 강조하다: | 닦은 사파이어 싱글 크리스탈 웨이퍼,Ｃ 비행기 단-결정 웨이퍼,2 인치 사파이어 기판 웨이퍼 |
||
제품 설명

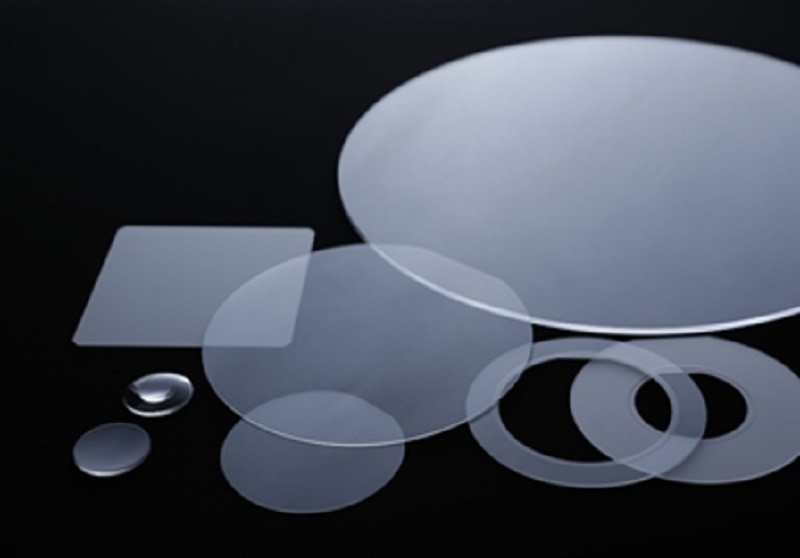

2 인치 Ｃ 비행기 0001 430 um 사파이어 싱글 크리스탈 웨이퍼 폴리시드 웨이퍼
사파이어는 다이아몬드 뒤에, 알루미나의 단일 결정이고, 사실상 두번째 가장 단단한 자료입니다. 사파이어는 좋은 광 투과율을 가지고 있습니다, 고강도, 충돌 저항성, 마모 방지, 부식 저항성과 고온과 고압 내화, 생물학적 적합성이 반도체 광전기 장치의 생산에 쓸 이상적 기판 물질입니다, 사파이어의 전기적 성질이 그것이 하얗고 청색 LED의 생산에 쓸 기판 물질이 되게 합니다.
우리의 회사의 장기간의 생산 두께 Φ2 "고 정밀도 사파이어 웨이퍼. 전통적 Φ2, Φ4, Φ6, Φ8 뿐 아니라 다른 사이즈는 맞춤화될 수 있고, 우리의 영업 사원에 연락합니다.
| 항목 | 2 인치 씨 플레인 (0001) 430μm 사파이어 웨이퍼 | |
| 결정 재료 | 99,999%, 고순도, 단일결정 Al2O3 | |
| 등급 | 중요하고 에피레디입니다 | |
| 표면 배향 | 씨 플레인(0001) | |
| M-주축 0.2 +/- 0.1을 향하여' 씨 플레인 오프-앵글 | ||
| 지름 | 50.8 밀리미터 +/- 0.1 밀리미터 | |
| 두께 | 430 μm +/- 25 μm | |
| 1차 플래트 배향 | A-plane(11-20) +/- 0.2' | |
| 1차 플래트 길이 | 16.0 밀리미터 +/- 1.0 밀리미터 | |
| 일 측면은 광택이 났습니다 | 전면 | Epi 닦은, Ra < 0=""> |
| (SSP) | 뒷 표면 | 미세 지면, 1.2 μm에 대한 Ra = 0.8 μm |
| 양측 사이드는 광택이 났습니다 | 전면 | Epi 닦은, Ra < 0=""> |
| (DSP) | 뒷 표면 | Epi 닦은, Ra < 0=""> |
| TTV | < 10=""> | |
| 활 | < 10=""> | |
| 날실 | < 10=""> | |

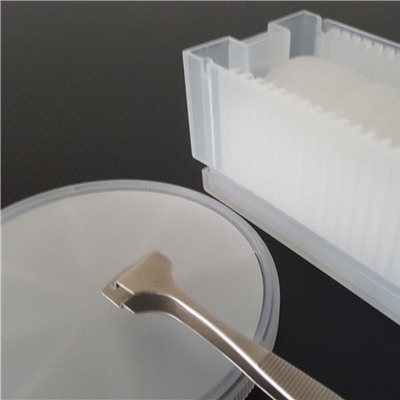

| 세정 / 패키징 | 100 고청정실 세정과 진공 포장을 분류하세요, | |
| 한 카세트 패키징 또는 단일 조각 패키징에서 25개 부분. | ||
| 사파이어 빛 Al2O3의 광학의 특성 | |
|
전송 범위 |
0.17 5.5 마이크론에 |
|
굴절률 |
1.06 마이크론에 있는 1.75449 (o) 1.74663 (e) |
|
반사 손실 |
o-레이 - 11.7%를 위한 1.06 마이크론 (2개 표면)에 ; e-레이 - 14.2%를 위해 |
|
흡수계수 |
0.3 2.4 마이크론에 있는 Ｘ 10-3 cm-1 |
|
dN/dT |
13.7 5.4 마이크론에 있는 Ｘ 10-6 |
|
디엔 / dm = 0 |
1.5 마이크론 |
| 사파이어 빛 Al2O3의 물성 | |
|
비중 |
3.97 g/cm3 |
|
융해점 |
2040 급 Ｃ |
|
열전도율 |
300 Ｋ에 있는 27.21 W/(m x K) |
|
열팽창 |
5.6 Ｘ 10 -6 /K (평행한 C-주축)과 5.0 (수직 C-주축) Ｘ 10 -6 /K |
|
견고성 |
2000g 인덴터와 누프 2000 킬로그램 / 밀리미터 2 |
|
견줌 열용량 |
419 J/ (kg Ｘ Ｋ) |
|
유전체 상수 |
11.5 1MHz에 있는 (평행한 C-주축) 9.4 (수직 C-주축) |
|
영 계수 (E) |
335 GPa |
|
전단 계수 (G) |
148.1 GPa |
|
체적 탄성율 (K) |
240 GPa |
|
탄성계수 |
C11=496 C12=164 C13=115 |
|
겉보기 탄성 한계 |
275 MPa (40,000 psi) |
|
포아송 비 |
0.25 |
|
배향 |
R-비행기, 씨 플레인, A-비행기, M-비행기 또는 규정된 오리엔테이션 |
|
자세공차 |
± 0.3' |
|
지름 |
2 인치, 3 인치, 4 인치, 6 인치, 8 인치 또는 다른 사람 |
|
직경 공차 |
2 인치 동안 0.1 밀리미터, 3 인치 동안 0.2 밀리미터, 4 인치 동안 0.3 밀리미터, 6 인치 동안 0.5 밀리미터 |
|
두께 |
0.25 밀리미터, 0.33 밀리미터, 0.43 밀리미터, 0.65 밀리미터, 1 밀리미터 또는 다른 사람 ; |
|
두께 공차 |
25μm |
|
1차 플래트 길이 |
2 인치 동안 16.0±1.0mm, 3 인치 동안 22.0±1.0mm, 4 인치 동안 30.0±1.5mm, 6 인치 동안 47.5/50.0±2.0mm |
|
1차 플래트 배향 |
A-비행기 (1 1-2 0 ) ± 0.2' ; 씨 플레인 (0 0-0 1 ) ± 0.2가' C-주축 45 +/- 2를 계획했습니다' |
|
TTV |
2 인치 동안 ≤10um, 3 인치 동안 ≤15um, 4 인치 동안 ≤20um, 6 인치 동안 ≤25um |
|
활 |
2 인치 동안 ≤10um, 3 인치 동안 ≤15um, 4 인치 동안 ≤20um, 6 인치 동안 ≤25um |
|
전면 |
Epi 닦은 (Ra< 0=""> |
|
뒷 표면 |
미세 지면 (Ra=0.6μm~1.4μm) 또는 닦은 Epi |
|
패키징 |
수업 100 클린 룸 환경에서 패키징됩니다 |
