제품 상세 정보:

원래 장소: 중국
브랜드 이름: BonTek
인증: ISO:9001, ISO:14001
모델 번호: 용융 실리카, 용융 석영

결제 및 배송 조건:

최소 주문 수량: 5 PC
가격: 협상 가능
포장 세부 사항: 밀봉된 Cassette/ 병 패키지, 진공
배달 시간: 1-4 주
지불 조건: 전신환
공급 능력: 20000 PC / 달
최고의 가격 접촉

상세 정보

소재: 퓨즈드 실리카 웨이퍼 브랜드: 쇼트 브로로프로트 33
직경: 76.2 밀리미터, 100 밀리미터, 150 밀리미터 두께: 0.35 밀리미터, 0.5 밀리미터, 0.675 밀리미터
모서리: 라운드 땅 표면 마감: 양측 사이드 니스
굴절률: (587.6 nm에) 1.4585 신청서: 반도체, MEMS
강조하다:

6 인치 Borofloat 33

,

반도체 Borofloat 33 웨이퍼

,

전자 광학 용융 실리카 웨이퍼

제품 설명

6인치와 8인치 보로플로이트 33 전자 광학 및 반도체용 웨이퍼





보로플로이트 33 특징

쇼트 보로플로이트 33는 광학 명료성, 차원 안정성, 열 저항에 새로운 기준을 세우는 평면 유리입니다.

보로플로이트 33는 독특한 종류의 보로실리케이트 유리이며, 그 탁월한 평면성과 균일성으로 유명합니다.높은 열 팽창 계수 는 극심 한 온도 변화 에도 안정성 을 보장 한다, 낮은 열전도 때문에 고전력 애플리케이션에 이상적인 재료입니다.

우수한 광학적 특성으로, 보로플로이트 33는 뛰어난 명확성과 전송을 제공합니다.안정적인 성능과 일관된 결과를 제공합니다..

우리의 보로플로트 33는 최고 수준의 품질과 정밀성을 보장하는 최첨단 제조 기술을 사용하여 생산됩니다.그것은 정밀 광학에 대한 가장 까다로운 사양을 충족.

Borofloat 33로 다음 단계로 응용 프로그램을 가져가십시오. 우리의 평면 유리가 어떻게 프로젝트를 변화시킬 수 있는지에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.





보로플로이트 33 파라미터

매개 변수 설명
소재 보로플로이트 33
구성 보로실리케이트 유리
열 팽창 계수 3.25 x 10-6K-1
밀도 2.23g/cm3
굴절 지수 1.474 (589 nm)
작동 온도 범위 -200°C ~ 450°C
전송 가시광선 및 근 적외선 스펙트럼 범위에서 우수한 투명성
화학물질 저항성 산, 알칼리, 그리고 많은 유기물질에 내성적
표면 평면성 일반적으로 λ/4 (633nm에서) 이 위를 가로지르는
웨이퍼 크기 다양한 직경: 2", 3", 4", 6", 8", 그리고 더 큰
웨이퍼 두께 일반적으로 몇 미크로미터에서 몇 밀리미터까지
표면 품질 일반적으로 산업 표준 (예: SEMI, MIL) 에 따라 지정됩니다.
신청서 MEMS 장치, 센서, 디스플레이, 광 부품, 웨이퍼 결합



보로플로이트 33 웨이퍼 사양

사양

3

4

5인치

6인치

8인치

직경

760.2mm

100mm

125mm

150mm

200mm

Tol ((±)

<0.1~0.25mm

두께

>0.10mm

>0.10mm

>0.30mm

>0.30mm

>0.30mm

주요 아파트

22mm

32.5mm

42.5mm

57.5mm

톱니

톱니

TTV

<8m

<10m

<15um

<20um

< 30m

굴복

±20um

±25um

±40um

±40um

±60um

워프

< 30m

<40um

<50m

<50m

< 60m

PLTV ((<0.5um)

≥95% ((5mm*5mm)

전염성

UV, 광학, IR 또는 사용자 지정 옵션

가장자리 둥글림

SEMI M1.2 표준을 준수/IEC62276 참조

표면 유형

단면으로 닦은/두면으로 닦은

닦은 면 Ra

<1.0nm 또는 요청에 따라 특정

뒷면 기준

일반 0.2-0.5μm 또는 사용자 정의

외모

오염

아무 것도

입자>0.3μm

<=30

톱자국, 줄무늬

아무 것도

스크래치

아무 것도

균열, 톱나무 흔적, 얼룩

아무 것도

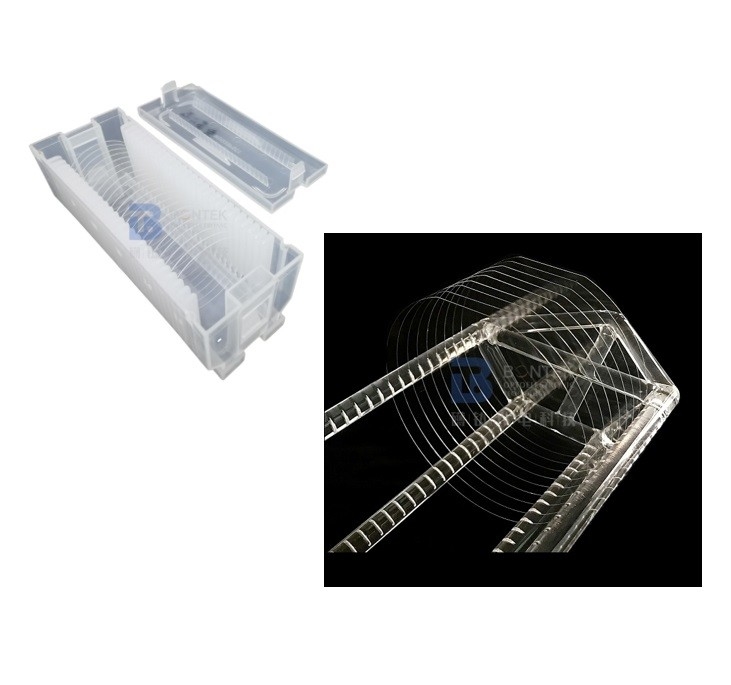

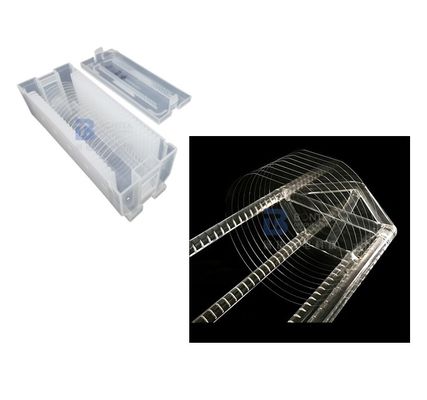

전자공학 광학 및 반도체를 위한 6개 인치와 8개 인치 Borofloat 33 웨이퍼 0전자공학 광학 및 반도체를 위한 6개 인치와 8개 인치 Borofloat 33 웨이퍼 1전자공학 광학 및 반도체를 위한 6개 인치와 8개 인치 Borofloat 33 웨이퍼 2




전자공학 광학 및 반도체를 위한 6개 인치와 8개 인치 Borofloat 33 웨이퍼 3





전자공학 광학 및 반도체를 위한 6개 인치와 8개 인치 Borofloat 33 웨이퍼 4

FAQ:



  1. Q: 어떤 제품들을 주로 개발하고 있나요?

A:우리는 우리 자신을 피에조 웨이퍼 전문업체로 생각합니다. 우리는 약 30 년 전에 중국에서 싱글 크리스탈 쿼츠와 함께 일한 첫 번째입니다.쿼츠 유리, LGS, CTGS 등. 특히, 당신은 피에조 쿼츠 공급자를 찾고 있다면, 우리는 궁극적인 선택입니다. 우리는 AT를 마스터하기 때문에 매년 수백만 쿼츠 빈을 수출합니다.우수한 각도 정밀도를 가진 SC 및 IT 절단.



  1. Q: 제품 커스터마이징을 받아볼 수 있나요?

A:네, 물론입니다. 우리는 당신의 요청에 따라 제조 할 수 있습니다. 또한, 우리는 피에조 웨이퍼와 함께 매우 경험이 있습니다. 당신이 당신의 선택에 대해 100% 확신하지 않으면 관련 제안을 제공할 수 있습니다.게다가, 우리는 몇 가지 표준 웨이퍼를 보유하고 있습니다, 저희에게 문의하십시오.



  1. Q: 우리 택배사를 통해 물건을 배달할 수 있나요?

A:네, 우리는 당신이 가장 익숙한 택배 요원 (DHL, FedEX, UPS 등) 을 사용 하 여 제안 합니다. 우리는 귀하의 계좌를 통해 배송 할 수 있습니다. 그리고, 물론,우리는 배송 비용을 절약하는 데 도움이 될 수 있도록 제품을 안전하게 수용 가능한 크기로 포장합니다.만약 우리가 화물을 처리할 필요가 있다면, 그것은 또한 문제가 아닙니다. 우리는 또한 국제 택배 회사에서 좋은 할인을 가지고 있습니다.



  1. Q: 어떻게 우리가 원하는 것을 안전하게 얻을 수 있는지 보장할 수 있습니까?

A:웨이퍼 제품은 부서지기 쉽고 때로는 비싸죠. 제조업체로서 우리가 보고 싶은 것은 우리가 만든 제품이 택배 중에 손상되었다는 것입니다. 결과적으로,우리는 웨이퍼를 적절하게 포장하고 펌프 스펀지로 가득 찬 적절한 카드로 넣을 것입니다.하지만 가끔 사고는 불가피합니다.승낙 확인아래 그림에서 보여진 단계입니다. 원치 않는 일이 발생하면 확인 단계를 따르면 보충 또는 환불을 제공합니다.



  1. Q: 공장을 방문해도 될까요?

A:물론 공장 점검은 대량 구매와 장기적인 협력을 위해 중요합니다.전 세계 유명 업체는 공장 건설에 대한 우리의 진전을 목격했습니다.요즘, 코로나19 전염병으로 인해, 우리는 글로벌 구매자들과 비디오 컨퍼런스를 경험했습니다.





승인 확인

  • 제품은 부서지기 쉽습니다. 우리는 적절하게 포장하고 부서지기 쉬운 라벨을 붙였습니다. 우리는 운송 품질을 보장하기 위해 우수한 국내 및 국제 익스프레스 회사를 통해 배달합니다.
  • 상품을 받은 후, 조심스럽게 취급하고 외부 카튼이 좋은 상태인지 확인하십시오. 외부 카튼을 조심스럽게 열고 포장 상자가 정렬되어 있는지 확인하십시오.꺼내기 전에 사진을 찍어.
  • 제품 사용 시 진공 포장을 깨끗한 공간에서 열십시오.
  • 상품이 택배 중 손상된 것으로 발견되면 즉시 사진이나 동영상을 찍어 주십시오. 손상된 상품을 포장 상자에서 꺼내지 마십시오.즉시 저희에게 연락하고 우리는 문제를 잘 해결 할 것입니다.
