상세 정보 |
|||
| 두께: | 0.1-10mm | 브랜드: | 코닝, Schott, OHARA, FLH, 중국 유리 |
|---|---|---|---|
| 1차 플래트: | 16±2mm, 22±2mm, 32±2mm, 47.5±2mm, 57.5±2mm, 노치 | OHARA 모델: | SK1300, SK1310 |
| COC: | 요청에 따라 | 밀도: | 2.20g/cm3 |
| 검사 보고서: | 요구에 따라 | 코닝 모델: | C7980, C7979, 독수리 XG, 고릴라 |
| 강조하다: | F-HUV 쿼츠 보로실리케이트 유리 웨이퍼,MEMS용 보로실리케이트 유리 웨이퍼,10mm의 융합 실리카 웨이퍼 |
||
제품 설명
제품 설명:
융합 실리카 웨이퍼 (Fused Silica Wafer) 는 알루미늄 실리케이트 글래스라고도 불리는 IC 실리콘 웨이퍼의 일종이다. 고온에서 순수한 쿼츠 모래와 다른 미네랄을 녹여 생산된다.융합 실리카 웨이퍼는 열 확장 계수가 매우 낮습니다., 우수한 전기 단열 특성, 우수한 열 충격 저항. 반도체 및 광 전자 산업에서 널리 사용됩니다.
융합 실리카 웨이퍼는 코닝, 쇼트, OHARA 및 FLH와 같은 유명한 브랜드에서 사용할 수 있습니다. 웨이퍼의 warp는 35um 이하이며 OH 함량은 5ppm, 10ppm 또는 100ppm 이하입니다.웨이퍼의 두께는 0에서0.1~10mm이고 표면 거름은 1.0nm 이하입니다.
융합 실리카 웨이퍼는 또한 높은 화학적 및 기계적 안정성, 그리고 높은 열전도성을 가지고 있습니다. 극단적 인 온도를 견딜 수있는 능력은 다양한 응용 분야에 적합합니다.광학 부품과 같이, 렌즈, 현미경.
특징:
- 제품명: 융합 실리카 웨이퍼
- 재료: 알루미나 실리케이트 글래스, 고순도 합성 실리케이트, 알루미늄 실리케이트 글래스
- 코팅: AR 코팅, HR 코팅, V 코팅
- 비벨: 0.25mm X 45°
- 직경: 2-12 인치
- 인증서: ISO9001, RoHS
- 브랜드: 코닝, 쇼트, OHARA, FLH, 중국 글래스
기술 매개 변수:
| 소재 | 자외선 분해 실리카, 분해 쿼츠 (JGS1, JGS2, JGS3) | ||||||
| 사양 | 단위 | 3 | 4 | 5인치 | 6인치 | 8인치 | 12인치 |
| 직경 (또는 제곱) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | <0.1~0.25mm | |||||
| 가장 얇은 두께 | mm | >0.10 | >0.10 | >0.30 | >0.30 | >0.30 | >0.50 |
| 주요 아파트 | mm | 22 | 32.5 | 42.5 | 57.5/노치 | 톱니 | 톱니 |
| LTV (5mmx5mm) | μm | <2 | <2 | <2 | <2 | <2 | <10 |
| TTV | μm | <8 | <10 | <15 | <20 | <30 | <30 |
| 굴복 | μm | ±20 | ±25 | ±40 | ±40 | ±60 | ±60 |
| 워프 | μm | <30 | <40 | <50 | <50 | <60 | <60 |
| PLTV ((<0.5um) | % | ≥95% ((5mm*5mm) | |||||
| 전염성 | UV, 광학, IR 또는 사용자 지정 옵션 | ||||||
| 가장자리 둥글림 | mm | SEMI M1.2 표준을 준수/IEC62276 참조 | |||||
| 표면 유형 | 단면으로 닦은/두면으로 닦은 | ||||||
| 닦은 면 Ra | nm | <1.0nm 또는 요청에 따라 특정 | |||||
| 뒷면 기준 | μm | 일반 0.2-0.5μm 또는 사용자 정의 | |||||
| 외모 | 오염 | 아무 것도 | |||||
| 입자>0.3μm | <=30 | ||||||
| 톱자국, 줄무늬 | 아무 것도 | ||||||
| 스크래치 | 아무 것도 | ||||||
| 균열, 톱나무 흔적, 얼룩 | 아무 것도 | ||||||
| 매개 변수 | 가치 |
|---|---|
| 소재 | 녹은 실리카 유리 |
| BOW | < 30m |
| 전송 | IR, 가시성, DUV |
| 전송 범위 | 0.17~2.1um, 0.26~2.1um, 0.0185~3.5m |
| 금속 불순물 | <0.2ppm |
| 코팅 | AR, HR, V 코트 |
| TTV | <2m, <5m |
| 직경 | 2~12인치 |
| 적용 | 반도체, MEMS, 의료 |
| 인증서 | ISO9001, RoHS |
응용 프로그램:
본텍 융합 실리카 웨이퍼는 고순도 알루미나 실리케이트 유리에서 제작되었으며 ISO:9001 인증으로 제공됩니다. 이러한 유리 기판의 모델 번호는 C7980, C7979, Eagle XG,고릴라3 아크 세크의 우수한 병렬성을 제공, 이러한 웨이퍼의 전송 범위는 0.17 ~ 2.1um, 0.26 ~ 2.1um, 0.185 ~ 3.5um입니다. 이러한 웨이퍼에 대한 최소 주문 양은 5 pcs입니다.그리고 그들은 카세트 및 항아리 포장으로 제공됩니다.본텍은 또한 AR, HR, V 코트를 포함한 다양한 코팅을 제공합니다. 2주간의 빠른 배송시간과 100000/개월의 공급 능력으로,본텍 융합 실리카 웨이퍼는 고품질의 제품을 찾는 고객들에게 이상적인 선택입니다.이 웨이퍼의 총 두께 변동 (TTV) 은 <2um, <5um이며, 다양한 응용 분야에 사용하기에 적합합니다. TT 또는 사전 지불이 가능합니다.신뢰성 있는 제품을 찾는 고객고품질의 융합 실리카 웨이퍼로, 본텍은 완벽한 선택입니다.
사용자 정의:
본텍은 IC 실리콘 웨이퍼, 알루미늄 실리케이트 글래스 및 융합 실리카 웨이퍼를 포함한 다양한 맞춤형 서비스를 제공합니다.
제품 세부 사항:
- 브랜드 이름: BonTek
- 모델 번호: 유리 기판
- 원산지: 중국
- 인증: ISO:9001
- 최소 주문량: 5 pcs

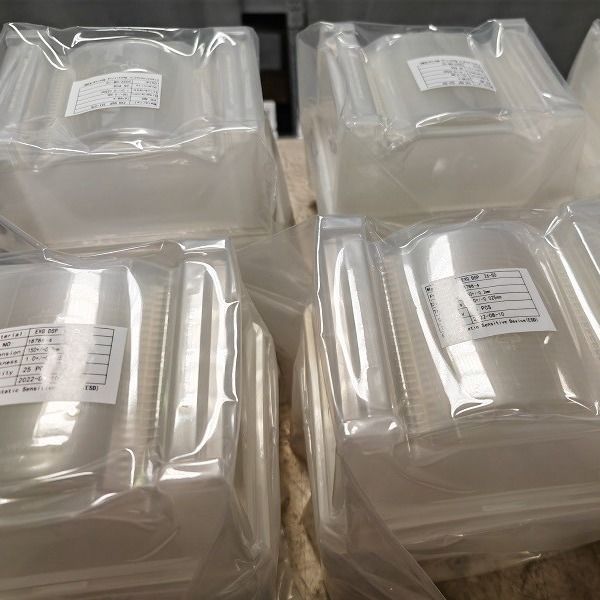

- 포장: 카세트, 병
- 배달 시간: 2 주
- 지불 조건: TT/예금
- 공급 능력: 100000/개월
- 검사 보고: 요청에 따라
- 스콧 모델: 보로플로이트 33, B270, D263, 제로더, MEMpax, BK7
- 전송 범위: 0.17~2.1um, 0.26~2.1um, 0.0185~3.5m
- 표면 거칠성: Ra<1.0nm
- OH 함량은 <5ppm, <10ppm, <100ppm
지원 및 서비스:
우리는 우리의 융합 실리카 웨이퍼에 대한 기술 지원과 서비스를 제공합니다.
- 판매 전 기술 자문
- 제품 판매 컨설팅
- 판매 후 기술 지원
- 제품 유지
- 사용 설명서 및 문서
우리 기술팀은 고객들에게 도움을 주고 조언을 해 줄 수 있습니다.필요한 경우 교육 및 업그레이드 서비스를 제공할 수 있습니다..
