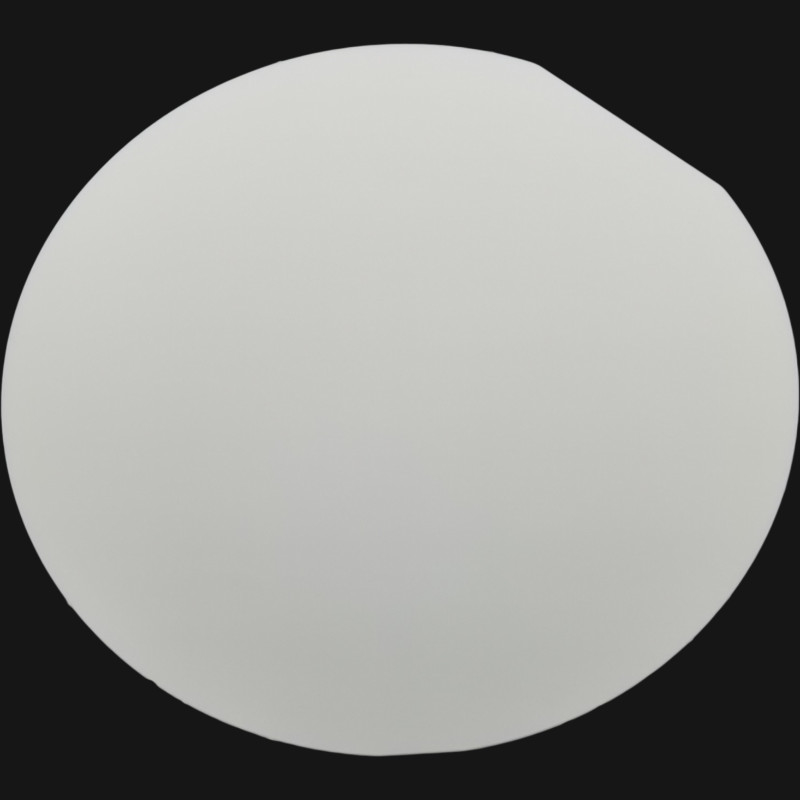

3.5um Fd 실리카 웨이퍼 코닝 7980 FHUV OHARA1300 Schott BF33 Zerodur
제품 상세 정보:
| Place of Origin: | China |
| 브랜드 이름: | BonTek |
| 인증: | ISO:9001 |
| Model Number: | Glass substrates |
결제 및 배송 조건:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
상세 정보 |
|||
| TTV: | <2m, <5m | 사각: | 0.25mm x 45° |
|---|---|---|---|
| 수직: | 5호초 | 표면 품질: | 20-10 |
| 전송 범위: | 0.17~2.1um, 0.26~2.1um, .0185~3.5um | 쇼트 모델: | 보로플로이트 33, B270, D263, 제로두르, MEMpax, BK7 |
| OH 내용: | <5ppm, <10ppm, <100ppm | COC: | 요청에 따라 |
| 강조하다: | 3.5um 녹은 실리카 웨이퍼,코닝과 합성된 쿼츠 웨이퍼,5 아크 세크 융합 실리카 웨이퍼 |
||
제품 설명
제품 설명:
융합 실리콘 웨이퍼 (Fused Silica Wafer) 는 반도체, MEMS 및 의료 산업에서 널리 사용되는 고성능, 비용 효율적인 IC 실리콘 웨이퍼 제품입니다.그리고 그것은 전자 제품과 부품의 생산을 위한 고급 재료입니다.그 고유 한 특성은 광학 요소, 광학 렌즈 및 다른 광학 구성 요소를 포함하여 많은 응용 분야에 이상적입니다.융합 실리카 웨이퍼의 표면은 매우 부드럽고 마모에 매우 저항합니다.그것은 우수한 광학 전송 특성과 0.25% 이하의 높은 반사성을 가지고 있습니다. 게다가 그것은 또한 우수한 열 충격 저항과 우수한 열 전도성을 가지고 있습니다.녹은 실리카 웨이퍼는 20-10의 표면 품질을 가지고 있습니다ISO9001 및 RoHS에 의해 인증되었습니다. 그것은 또한 칼슘 실리케이트 보드, 융합 된 쿼츠 랩웨어 및 전자 장치에서 사용되는 다른 구성 요소와 같은 광범위한 응용 프로그램에 적합합니다.
융합 실리카 웨이퍼는 AR, HR 및 V 코트 등 다양한 코팅으로 제공되며 광범위한 응용 프로그램을 제공합니다.다양한 용도로 이상적인 선택이 됩니다.그것은 높은 수준의 내구성과 낮은 유지 보수 요구 사항을 가지고 있으며 반도체, MEMS 및 의료 산업 응용 프로그램에 대한 비용 효율적인 선택입니다.용융 실리카 웨이퍼 또한 훌륭한 열 안정성을 제공합니다, 다양한 환경에서 장기 사용에 적합합니다.
| 소재 | 자외선 분해 실리카, 분해 쿼츠 (JGS1, JGS2, JGS3) | ||||||
| 사양 | 단위 | 3 | 4 | 5인치 | 6인치 | 8인치 | 12인치 |
| 직경 (또는 제곱) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | <0.1~0.25mm | |||||
| 가장 얇은 두께 | mm | >0.10 | >0.10 | >0.30 | >0.30 | >0.30 | >0.50 |
| 주요 아파트 | mm | 22 | 32.5 | 42.5 | 57.5/노치 | 톱니 | 톱니 |
| LTV (5mmx5mm) | μm | <2 | <2 | <2 | <2 | <2 | <10 |
| TTV | μm | <8 | <10 | <15 | <20 | <30 | <30 |
| 굴복 | μm | ±20 | ±25 | ±40 | ±40 | ±60 | ±60 |
| 워프 | μm | <30 | <40 | <50 | <50 | <60 | <60 |
| PLTV ((<0.5um) | % | ≥95% ((5mm*5mm) | |||||
| 전염성 | UV, 광학, IR 또는 사용자 지정 옵션 | ||||||
| 가장자리 둥글림 | mm | SEMI M1.2 표준을 준수/IEC62276 참조 | |||||
| 표면 유형 | 단면으로 닦은/두면으로 닦은 | ||||||
| 닦은 면 Ra | nm | <1.0nm 또는 요청에 따라 특정 | |||||
| 뒷면 기준 | μm | 일반 0.2-0.5μm 또는 사용자 정의 | |||||
| 외모 | 오염 | 아무 것도 | |||||
| 입자>0.3μm | <=30 | ||||||
| 톱자국, 줄무늬 | 아무 것도 | ||||||
| 스크래치 | 아무 것도 | ||||||
| 균열, 톱나무 흔적, 얼룩 | 아무 것도 | ||||||
특징:
- 제품명: 융합 실리카 웨이퍼
- FLH 모델: JGS1, JGS2, JGS3, F-HUV
- 전송 범위: 0.17~2.1um, 0.26~2.1um, 0.0185~3.5m
- 굴절 지수: 1.46, 1.472, 1.50, 1.51, 1.523
- 재료: 알루미늄 실리케이트 유리, 알루미나 실리케이트 유리, 보로실리케이트 유리
- 응용: 반도체, MEMS, 의료
- 검사 보고: 요청에 따라
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 소재 | 고순도 합성 실리카/글라스 웨이퍼 |
| FLH 모델 | JGS1, JGS2, JGS3, F-HUV |
| OHARA 모델 | SK1300, SK1310 |
| 쇼트 모델 | 보로플로이트 33, B270, D263, 제로두르, MEMpax, BK7 |
| 두께 | 00.1~10mm |
| 손해 제한값 | > 10J/cm2 |
| 금속 불순물 | <0.2ppm |
| 직경 | 2~12인치 |
| 전송 | IR, 가시성, DUV |
| 검사 보고 | 요청에 따라 |
| 2층 | 요청에 따라 |
응용 프로그램:
본텍은 코닝 C7980, C7979, Eagle XG, Gorilla, FLH JGS1, JGS2, JGS3 및 F-HUV와 같은 다양한 모델로 고순도 합성 실리카 웨이퍼의 폭을 제공합니다.웨이퍼 는 녹은 쿼츠 로 만들어진다, 보로실리케이트 유리, 광학 유리, 쿼츠 유리 및 뛰어난 광학적 특성을 가진 다른 재료.
우리의 융합 실리카 웨이퍼는 ISO9001 인증이 있으며 IR, 가시 및 DUV 전송과 같은 광범위한 응용 분야에서 사용할 수 있습니다.최소 주문량 5개, 배송시간 2주, 본텍의 융합 실리카 웨이퍼는 신뢰할 수 있고 비용 효율적입니다. 우리는 높은 수준의 품질과 공급 능력을 보장합니다. 100000 / 달.
우리의 융합 실리카 웨이퍼는 Ra <1.0nm의 매우 정밀한 표면 거칠성을 가지고 있으며, 다양한 응용 프로그램에 적합합니다. 웨이퍼는 Corning, Schott, OHARA,FLH와 중국 유리우리는 카세트와 항아리와 같은 다양한 종류의 포장으로 웨이퍼를 제공합니다.
사용자 정의:
융합 실리카 웨이퍼: 자신 의 웨이퍼 를 사용자 정의 하십시오본텍은 유리 기판의 모델 번호와 맞춤형 융합 실리카 웨이퍼를 제공합니다. 우리의 융합 실리카 웨이퍼는 ISO:9001 인증을 받았으며 최소 주문 양은 5 pcs입니다.각 웨이퍼는 카세트 또는 병에 포장됩니다., 우리는 2 주 배달을 보장합니다. 우리의 지불 조건은 TT / 사전입니다, 우리는 한 달에 최대 100000 웨이퍼를 공급할 수 있습니다. 우리의 전송 범위는 0.17-2.1um, 0.26-2.1um, 0.185-3.5um, > 10J/cm2의 손해 문턱, < 2um의 TTV, < 5um, < 30um의 BOW. 우리의 융합 실리카 웨이퍼는 고순도 융합 실리카와 보로실리카트 유리,그리고 칼슘 실리케이트 보드 제조에 이상적으로 사용됩니다..
지원 및 서비스:
우리는 합성 실리카 웨이퍼에 대한 기술 지원과 서비스를 제공합니다. 우리의 기술 팀은 제품에 대한 모든 질문에 대답 할 수 있습니다, 제품 선택에 대한 조언을 제공,그리고 제조 과정에서 발생할 수 있는 모든 문제를 해결하는 데 도움이우리는 또한 프로세스 최적화, 제품 자격 및 측정 솔루션과 같은 맞춤형 서비스를 제공하여 귀하의 특정 요구를 충족시킵니다.우리는 또한 최적의 성능을 보장하기 위해 우리의 제품의 사용에 대한 교육을 제공합니다.
