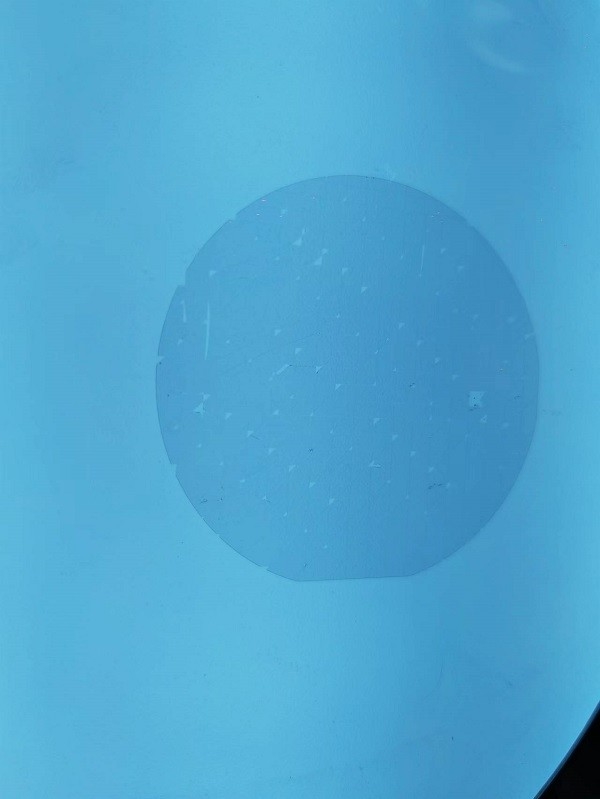

• LTV 5mmx5mm 2μm 반도체 산업용 융합 실리카 웨이퍼 TTV 20μm
LTV 5mmx5mm 2μm 반도체 산업용 융합 실리카 웨이퍼 TTV 20μm

LTV 5mmx5mm 2μm 반도체 산업용 융합 실리카 웨이퍼 TTV 20μm

제품 상세 정보:

Place of Origin: China
브랜드 이름: CSIMC
인증: ISO:9001, ISO:14001
Model Number: Fused Silica, Fused Quartz

결제 및 배송 조건:

Minimum Order Quantity: 5 pcs
가격: 협상 가능
Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 20000 pcs/Month
최고의 가격 접촉

상세 정보

제품 이름: 뛰어난 광학 선명도 화학적 안정성을 위한 JGS1 JGS2 JGS3 유리 및 석영 웨이퍼 광택면 Ra: 요청에 따라 <1.0nm 또는 특정
PLTV(<0.5um): ≥95%(5mm*5mm) 전송: 자외선 및 가시광선
활: ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm 직경: 50.8mm,76.2mm, 100mm, 150mm, 200mm
소재: UV 용융 실리카, 용융 석영(JGS1, JGS2, JGS3) 표면: DSP, SSP, DSL
강조하다:

2um 융합 실리카 웨이퍼

,

5x5mm 융합 실리카 웨이퍼

,

반도체 산업 융합 실리카 웨이퍼

제품 설명

제품 설명:



특징:

  • 제품명: JGS1 JGS2 JGS3 유리 및 쿼츠 웨이퍼
  • 재료: 자외선 분해 실리카, 분해 쿼츠 (JGS1, JGS2, JGS3)
  • 가장자리 둥글림: SEMI M1.2 표준을 준수/IEC62276 참조
  • 지름: 50.8mm76.2mm, 100mm, 150mm, 200mm
  • 워크: <30μm, <40μm, <50μm, <50μm, <60μm, <60μm

우리의 유리성 실리카 웨이퍼는 실리콘 이산화 웨이퍼 또는 쿼츠 웨이퍼로도 알려져 있습니다. 우수한 광학 명성과 화학적 안정성을 갖춘 최고 품질의 제품입니다.자외선 분해 실리카와 분해 쿼츠 (JGS1), JGS2, JGS3), 이 웨이퍼는 가장자리 둥글림에 대한 SEMI M1.2 표준을 준수하고 50.8mm에서 200mm까지의 지름으로 제공됩니다. 60μm 미만의 워크로,이 웨이퍼는 다양한 응용 프로그램에 대한 신뢰할 수있는 선택입니다.



기술 매개 변수:

제품 분류 합성 실리카 웨이퍼
LTV (5mmx5mm) <2μm
전송 자외선 과 가시성
주요 아파트 22mm, 32.5mm, 42.5mm, 57.5mm/notch, notch, notch
PLTV ((<0.5um) ≥95% ((5mm*5mm)
두께 350mm, 500mm, 1000mm
가장자리 둥글림 SEMI M1.2 표준을 준수/IEC62276 참조
종류 녹은 실리카, 녹은 쿼츠
소재 자외선 분해 실리카, 분해 쿼츠 (JGS1, JGS2, JGS3)
표면 DSP, SSP, DSL

이것은 SiO2 웨이퍼, 유리성 실리카 웨이퍼, 녹은 쿼츠 웨이퍼의 기술적 매개 변수 표입니다.



응용 프로그램:

우리의 융합 실리카 웨이퍼는 PLTV (<0.5um) ≥95% (5mm * 5mm) 및 1.0nm 미만의 닦은 측면 Ra 또는 요청에 따라 특정합니다.SSP (일면으로 닦은), 그리고 DSL (두면 랩)

우리의 융합 실리카 웨이퍼는 다양한 반도체 및 MEMS 응용 프로그램에 적합합니다.태양 전지 전지우리의 융합 실리카 웨이퍼는 또한 뛰어난 광학적 특성을 가지고 있으며 광학 섬유와 렌즈에 사용하기에 적합합니다.

우리의 융합 실리카 웨이퍼는 카세트/조개 포장과 진공 밀폐로 공급되며 제품의 품질을 보장합니다.귀하의 제품 요구 사항은 항상 적시에 충족됩니다.배송 시간은 위치에 따라 1~4주 정도입니다.

반도체 및 MEMS 애플리케이션에 대한 모든 필요를 위해 BonTek 융합 실리카 웨이퍼를 선택하십시오. 주문하기 위해 오늘 저희에게 연락하십시오.



지원 및 서비스:

  • 제품 설치 지원
  • 제품 문제 해결 및 수리
  • 사용자 정의 옵션
  • 현장 기술 지원
  • 제품 교육 및 교육
  • 보증 및 보증 후 지원


포장 및 운송:

제품 패키지:

플러스틱 케이스에 포장하여 목적지에 손상되지 않은 상태로 도착할 수 있도록 합니다.케이스는 어떤 먼지 또는 잔해가 들어가와 웨이퍼를 손상 방지하기 위해 봉인됩니다.

운송:

융합 실리카 웨이퍼 제품은 안전하고 신뢰할 수 있는 택배 서비스를 통해 배송됩니다. 패키지는 필요한 정보로 표시됩니다.수신자의 주소와 연락처를 포함합니다.패키지는 배송된 상태 그대로 목적지에 도착할 수 있도록 조심스럽게 처리됩니다.



FAQ:

A: 브랜드 이름은 BonTek입니다.

Q: 융합 실리카 웨이퍼의 모델 번호는 무엇입니까?

A: 사용 가능한 모델 번호는 융합 실리카와 융합 쿼츠입니다.

Q: 융합 실리카 웨이퍼는 어떤 인증을 가지고 있습니까?

A: 플러스드 실리카 웨이퍼는 ISO:9001과 ISO:14001 인증을 가지고 있습니다.

Q: 융합 실리카 웨이퍼의 원산지는 무엇입니까?

A: 플러스 실리카 웨이퍼의 원산지는 중국입니다.

Q: 융합 실리카 웨이퍼의 최소 주문 양은 무엇입니까?

A: 융합 실리카 웨이퍼의 최소 주문량은 5 pcs입니다.

Q: 융합 실리카 웨이퍼의 가격은 얼마입니까? 협상 가능한가요?

A: 융합 실리카 웨이퍼의 가격은 협상 가능합니다. 더 많은 정보를 위해 저희에게 연락하십시오.

Q: 융합 실리카 웨이퍼의 지불 조건은 무엇입니까?

A: 플러스 실리카 웨이퍼의 지불 조건은 T/T입니다.

Q: 융합 실리카 웨이퍼의 공급 능력은 무엇입니까?

A: 융합 실리카 웨이퍼의 공급 능력은 20000 pcs/Month입니다.

Q: 융합 실리카 웨이퍼의 배송 시간은 얼마입니까?

A: 플러스드 실리카 웨이퍼의 배송 시간은 1~4주입니다.

Q: 융합 실리카 웨이퍼의 포장 세부 사항은 무엇입니까?

A: 융합 실리카 웨이퍼의 포장 세부 사항은 카세트 / 용기 패키지, 진공 밀폐.
