MEMS 제조 공정을 위한 SSP 표면 녹인 실리카 웨이퍼
제품 상세 정보:
| Place of Origin: | China |
| 브랜드 이름: | BonTek |
| 인증: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
결제 및 배송 조건:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
상세 정보 |
|||
| Transmission: | Ultraviolet And Visible | Edge Rounding: | Compliant with SEMI M1.2 Standard/refer to IEC62276 |
|---|---|---|---|
| TTV: | <8µm, <10µm, <15µm, <20µm, <30µm, <30µm | Warp: | <30µm, <40µm, <50µm, <50µm, <60µm, <60µm |
| Material: | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) | Surface: | DSP, SSP, DSL |
| PLTV(<0.5um): | ≥95%(5mm*5mm) | Type: | Fused Silica, Fused Quartz |
| 강조하다: | MEMS 제조 공정 실리카 웨이퍼,SSP 표면 녹인 실리카 웨이퍼,MEMS 제조 공정 융합 실리카 웨이퍼 |
||
제품 설명
제품 설명:
우리의 융합 실리카 웨이퍼는 1.0nm 이하의 표면 거름으로 닦습니다. 또는 정확한 요구 사항을 충족하도록 지정할 수 있습니다.이 수준의 정확도는 반도체 및 MEMS 응용 프로그램에서 최적의 성능을 보장합니다.또한, 우리의 웨이퍼는 SEMI M1.2 표준의 가장자리 둥글림 요구 사항과 IEC62276 사양을 충족합니다.
우리는 왜곡이 많은 응용 프로그램에서 문제가 될 수 있다는 것을 알고 있습니다. 그래서 우리는 당신의 필요에 맞는 다양한 옵션을 제공합니다. 우리의 융합 실리카 웨이퍼는 30μm 이하의 왜곡 수준에서 제공됩니다.40μm 이하, 50μm 미만, 60μm 미만, 70μm 미만. 이것은 당신이 당신의 응용 프로그램에 가장 적합한 warping 수준을 선택할 수 있습니다.
우리의 융합 실리카 웨이퍼의 품질을 더욱 보장하기 위해, 우리는 또한 TTV (총 두께 변동) 를 측정하여 귀하의 사양을 충족하는지 확인합니다.우리의 웨이퍼는 8μm 이하의 TTV 수준으로 제공됩니다, 10μm, 15μm, 20μm, 30μm, 40μm 미만
전체적으로, 우리의 융합 실리카 웨이퍼는 반도체 및 MEMS 응용 프로그램에 대한 훌륭한 선택입니다.정밀 닦기 및 가장자리 둥근 것과 결합하여, 신뢰성 있고 고성능의 옵션으로 만들 수 있습니다. 우리의 웨이퍼가 정확한 사양을 충족하는지 확인하기 위해 우리의 warping 및 TTV 옵션 중에서 선택하십시오.
특징:
- 제품명: 융합 실리카 웨이퍼
- 워크: <30μm, <40μm, <50μm, <50μm, <60μm, <60μm
- 제품 범주: 녹은 실리카 웨이퍼
- 소재:
- 자외선 융합 실리카
- 녹은 쿼츠 (JGS1, JGS2, JGS3)
- 브랜드: JGS1 JGS2 JGS3
- 종류:
- 합성 실리카
- 화합물
키워드: 크리스탈린 실리카 웨이퍼, 실리카 유리 웨이퍼, 녹은 쿼츠 웨이퍼
기술 매개 변수:
| 속성 | 옵션 |
|---|---|
| 주요 아파트 | 22mm, 32.5mm, 42.5mm, 57.5mm/notch, notch, notch |
| TTV | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm |
| 소재 | 자외선 분해 실리카, 분해 쿼츠 (JGS1, JGS2, JGS3) |
| 가장자리 둥글림 | SEMI M1.2 표준을 준수/IEC62276 참조 |
| 두께 | 350mm, 500mm, 1000mm |
| 전송 | 자외선 과 가시성 |
| PLTV ((<0.5um) | ≥95% ((5mm*5mm) |
| 굴복 | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
| 직경 | 500.8mm,76.2mm, 100mm, 150mm, 200mm |
| 닦은 면 Ra | <1.0nm 또는 요청에 따라 특정 |
이 표는 유리성 실리카 웨이퍼 제품의 기술적 매개 변수를 보여줍니다. 이 제품의 다른 일반적인 이름은 실리카 크리스탈 웨이퍼와 아모르프 실리카 웨이퍼입니다.
응용 프로그램:
융합 실리카 웨이퍼는 JGS1, JGS2, JGS3를 포함한 다양한 모델을 가지고 있으며 다음과 같은 여러 제품 응용 기회와 시나리오에 적합합니다.
- 광학 제품:융합 실리카 웨이퍼는 뛰어난 광학 선명성을 위해 완벽하며 렌즈, 거울 및 프리즘과 같은 광학 제품에 적합합니다.
- 반도체 산업:웨이퍼의 TTV 및 Bow 속성은 정확성과 일률성이 중요한 반도체 산업에 이상적인 제품으로 만듭니다.
- 연구 개발:융합 실리카 웨이퍼는 나노 기술 및 재료 과학 분야와 같은 연구 및 개발 목적으로도 적합합니다.
융합 실리카 웨이퍼는 SEMI M1.2 표준 / IEC62276에 참조하여 원활하고 안전한 취급 경험을 보장하는 가장자리 둥글림으로 제공됩니다. TTV는 <8μm에서 <30μm까지 다양하며,선반은 ±20μm에서 ±60μm까지선택된 모델에 따라
지원 및 서비스:
우리의 융합 실리카 웨이퍼 제품은 최적의 성능과 고객 만족을 보장하기 위해 포괄적인 기술 지원 및 서비스를 제공합니다.우리의 전문가 팀은 설치에 도움이 사용할 수 있습니다, 운영 및 제품의 유지보수, 그리고 발생할 수 있는 문제 해결.우리는 고객의 특정 요구 사항을 충족시키기 위해 맞춤형 솔루션을 제공하고 제품의 올바른 사용을 보장하기 위해 교육을 제공합니다.품질에 대한 우리의 헌신은 초기 판매 이상으로 확장됩니다. 우리는 제품의 수명 기간 동안 발생할 수있는 모든 질문이나 우려에 대한 지속적인 지원을 제공합니다.
포장 및 운송:
제품 패키지:
플루스 실리카 웨이퍼 제품은 오염을 방지하기 위해 깨끗한 공간에 안전하게 포장됩니다.웨이퍼는 운송 중에 손상을 방지하기 위해 보호 스폼 삽입으로 웨이퍼 운반에 배치됩니다..
운송:
융합 실리카 웨이퍼 제품은 신뢰할 수 있는 택배 서비스를 통해 배송됩니다. 패키지는 부서지기 쉽고 조심스럽게 취급됩니다.운송 비용은 목적지와 패키지의 무게에 따라 계산됩니다..
FAQ:
Q1: 제품의 브랜드 이름은 무엇입니까?
A1: 제품의 브랜드 이름은 BonTek입니다.
Q2: 융합 실리카 웨이퍼의 최소 주문 양은 무엇입니까?
A2: 융합 실리카 웨이퍼의 최소 주문량은 5 pcs입니다.
Q3: 제품에는 어떤 인증이 있습니까?
A3: 플러스드 실리카 웨이퍼는 ISO:9001 및 ISO:14001.
Q4: 융합 실리카 웨이퍼의 포장 방법은 무엇입니까?

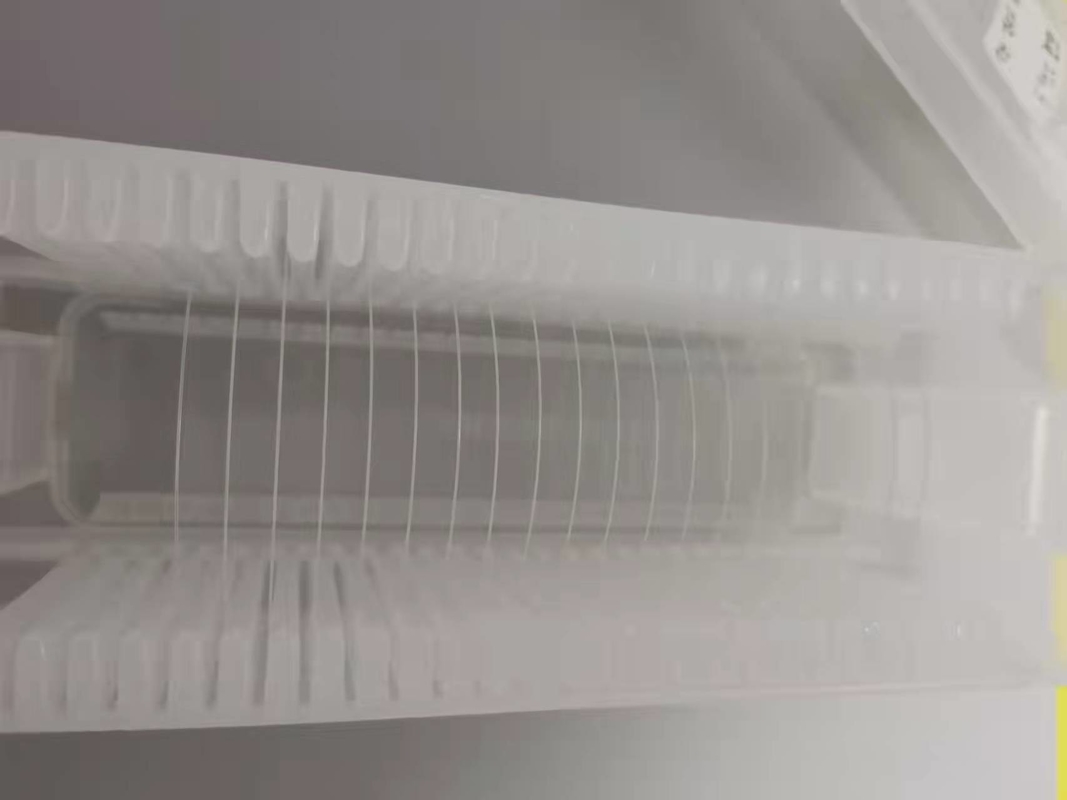

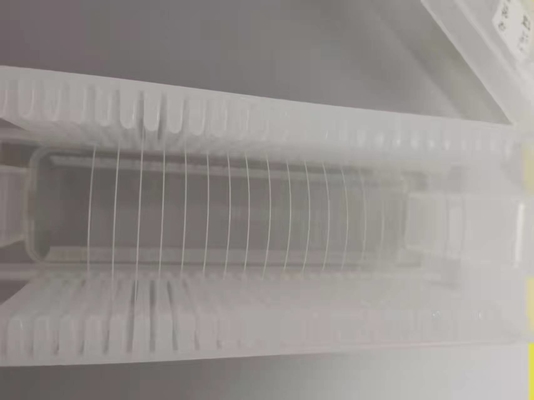

A4: 융합 실리카 웨이퍼는 카세트 또는 항아리 패키지에 포장되며 진공 밀폐됩니다.
Q5: 융합 실리카 웨이퍼의 배송 시간은 무엇입니까?
A5: 융합 실리카 웨이퍼의 배송 시간은 1~4주입니다.
