제품 상세 정보:

Place of Origin: China
브랜드 이름: CSIMC
인증: ISO:9001, ISO:14001
Model Number: Fused Silica, Fused Quartz

결제 및 배송 조건:

Minimum Order Quantity: 5 pcs
가격: 협상 가능
Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 20000 pcs/Month
최고의 가격 접촉

상세 정보

종류: 용융 실리카, 용융 석영 전송: 자외선 및 가시광선
브랜드: JGS1 JGS2 JGS3 적용: 반도체, MEMS
제품 이름: 뛰어난 광학 선명도 화학적 안정성을 위한 JGS1 JGS2 JGS3 유리 및 석영 웨이퍼 직경: 50.8mm,76.2mm, 100mm, 150mm, 200mm
주요 아파트: 22mm, 32.5mm, 42.5mm, 57.5mm/노치, 노치, 노치 광택면 Ra: 요청에 따라 <1.0nm 또는 특정
강조하다:

MEMS 장치 융합 쿼츠 웨이퍼

,

첨단 설계 용재 된 쿼츠 웨이퍼

,

용융 석영 웨이퍼

제품 설명

제품 설명:

우리의 융합 쿼츠 웨이퍼는 반도체 산업에 의해 요구되는 표준을 충족하기 위해 정밀과 정확도로 설계되었습니다. 그것은 22mm, 32.5mm, 42.5mm, 57에서 사용할 수있는 1차 평면으로 제공됩니다..5mm/notch, notch, notch, 또는 notch, 당신의 선호도에 따라. 이것은 웨이퍼가 안정적이고 제조 과정에서 평준화되도록 보장하고 일관된 결과를 제공합니다.

우리의 실리카 유리 웨이퍼는 자외선과 가시광선 모두에 높은 전송을 제공합니다. 미세 전자, 광학, 광학과 같은 다양한 응용 분야에 적합합니다.웨이퍼는 완벽히 닦아, 1.0nm 이하의 닦은 면 Ra 또는 요청에 따라 특정, 웨이퍼의 성능에 영향을 줄 수있는 표면에 결함이나 긁힘이 없도록 보장합니다.

우리의 SiO2 웨이퍼는 낮은 워크를 가지고 있습니다. 이는 제조 과정에서 평평하고 안정적으로 유지되도록 보장합니다. 웨이퍼는 30μm, 40μm,50μm 이하, 50μm, 60μm, 60μm 미만, 당신의 특정 응용 프로그램에 대한 최선의 옵션을 선택할 수있는 유연성을 제공합니다.

우리의 융합 실리카 웨이퍼는 믿을 수 있고 뛰어난 성능을 가진 제품으로 뛰어난 결과를 보장합니다. 그것은 반도체 산업의 다양한 응용 분야에 이상적인 선택입니다.미세 전자제품 포함이제 주문하고 우리의 SiO2 웨이퍼가 제공하는 성능과 품질을 경험하세요.



특징:

  • 제품명: 융합 실리카 웨이퍼
  • 두께:
    • 350m
    • 500m
    • 1000m
  • 1차 아파트:
    • 22mm
    • 32.5mm
    • 42.5mm
    • 57.5mm/notch
    • 톱니
    • 톱니
  • TTV:
    • <8μm
    • < 10μm
    • <15μm
    • <20μm
    • < 30μm
    • < 30μm
  • 제품 범주: 녹은 실리카 웨이퍼
  • 워프:
    • < 30μm
    • <40μm
    • <50μm
    • <50μm
    • < 60μm
    • < 60μm

키워드: 쿼츠 웨이퍼, 융합 실리카 웨이퍼, 실리카 유리 웨이퍼



기술 매개 변수:

제품 이름 기술 매개 변수
JGS1 JGS2 JGS3 우수한 광학 명성 화학 안정성을 위한 유리 및 쿼츠 웨이퍼 표면: DSP
두께: 350um
워크: <30μm
종류: 녹은 실리카
전파: 자외선 과 가시적
PLTV ((<0.5um): ≥95% ((5mm*5mm)
JGS1 JGS2 JGS3 우수한 광학 명성 화학 안정성을 위한 유리 및 쿼츠 웨이퍼 표면: SSP
두께: 500mm
워크: <40μm
종류: 녹은 실리카
전파: 자외선 과 가시적
LTV (5mmx5mm): <2μm
JGS1 JGS2 JGS3 우수한 광학 명성 화학 안정성을 위한 유리 및 쿼츠 웨이퍼 표면: DSL
두께: 1000um
워크: <50μm
종류: 녹은 실리카
전파: 자외선 과 가시적
활: ±20μm
합성 실리카 웨이퍼 표면: DSP
두께: 350um
워크: <50μm
종류: 녹은 쿼츠
전파: 자외선 과 가시적
부하: ±25μm
합성 실리카 웨이퍼 표면: SSP
두께: 500mm
워크: <60μm
종류: 녹은 쿼츠
전파: 자외선 과 가시적
활: ±40μm
합성 실리카 웨이퍼 표면: DSL
두께: 1000um
워크: <60μm
종류: 녹은 쿼츠
전파: 자외선 과 가시적
활: ±60μm


응용 프로그램:

융합 실리카 웨이퍼는 50.8mm, 76.2mm, 100mm, 150mm, 200mm 등 다양한 지름으로 제공됩니다. 웨이퍼의 기본 평면은 22mm, 32.5mm, 42.5mm, 57.5mm/notch, notch,톱니웨이퍼의 표면은 DSP, SSP 및 DSL에서 사용할 수 있습니다. 웨이퍼 패키지는 캐세트 / 조개 포장으로 제공되며 배달 중 안전성을 보장하기 위해 진공 밀폐됩니다.

본텍의 융합 실리카 웨이퍼는 ISO:9001 및 ISO:14001이 제품은 중국에서 제조되며 최소 주문량은 5 pcs입니다.

융합 실리카 웨이퍼는 다양한 응용 기회와 시나리오에 이상적인 제품입니다. 그것은 반도체 산업에서 널리 사용됩니다.복잡한 통합 회로 및 마이크로 칩 제조에 사용되는 경우웨이퍼는 또한 정밀 렌즈와 광학 부품을 제조하기 위해 광학 산업에서 사용됩니다.웨이퍼 의 높은 열 안정성 과 탁월 한 열 충격 저항성 은 고 온도 응용 프로그램 에 사용 하기 위해 이상적 인.

융합 실리카 웨이퍼는 다양한 시나리오에서 사용할 수있는 다재다능한 제품입니다. 그것은 마이크로 전자 기계 시스템 (MEMS),마이크로 센서 및 마이크로 액추에이터 제조에 사용되는 경우웨이퍼는 항공우주 산업에서도 사용되며, 극한 환경에도 견딜 수 있는 고온 내성 부품을 만드는 데 사용됩니다.이 웨이퍼는 생의학 산업에서도 사용되고 있습니다., 바이오 칩과 다른 의료 기기를 만드는 데 사용됩니다.

반도체 산업, 광학 산업, 항공우주 산업 또는 생의학 산업에 종사하는 사람이든,용량 20000개/개월, 우리는 당신의 요구를 충족하고 1-4 주 이내에 제품을 배달 할 수 있습니다. 제품의 가격은 협상 가능하며 지불 조건은 T / T입니다.



지원 및 서비스:

우리의 융합 실리카 웨이퍼는 최고 품질이며 반도체 제조, MEMS 및 광학과 같은 다양한 응용 분야에서 널리 사용됩니다.우리는 우리의 제품이 귀하의 요구 사항을 충족하는지 확인하기 위해 기술 지원과 서비스를 제공합니다.우리의 서비스는 다음을 포함합니다.

  • 사용자 정의 크기와 요구 사항을 충족하기 위해 사양
  • 표면 청소 및 즉각적인 사용 준비
  • 웨이퍼 취급 및 가공에 관한 전문가 협의
  • 제품의 일관성 및 신뢰성을 보장하기 위한 품질 관리 및 보장
  • 일정을 맞추기 위한 빠른 처리 시간

우리의 기술 팀은 항상 당신이 우리의 융합 실리카 웨이퍼 제품에 대해 가질 수 있는 모든 질문이나 우려에 도움을 제공 합니다.



포장 및 운송:

제품명: 융합 실리카 웨이퍼

제품 설명: 높은 순도, 높은 온도 저항성 및 우수한 광학적 특성은 반도체 및 광학 응용 분야에 완벽한 융합 실리카 웨이퍼를 만듭니다.

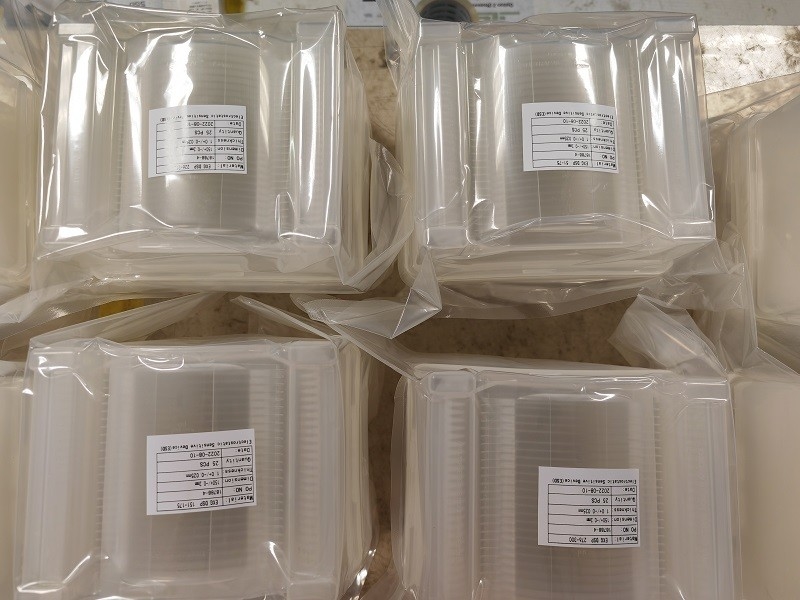

포장: 녹인 실리카 웨이퍼 는 오염 을 방지 하기 위해 깨끗 한 방 에 조심스럽게 포장 됩니다.각 웨이퍼는 개별적으로 반 정적 물질로 포장되어 보호 용기에 배치됩니다..

배송: 우리 의 융합 실리카 웨이퍼 를 전 세계 로 배송 합니다. 안전 하고 신속 한 배달 을 보장 하기 위해 안전한 택배 서비스 를 통해 배송 됩니다.배송 시간은 목적지에 따라 달라질 수 있습니다..
