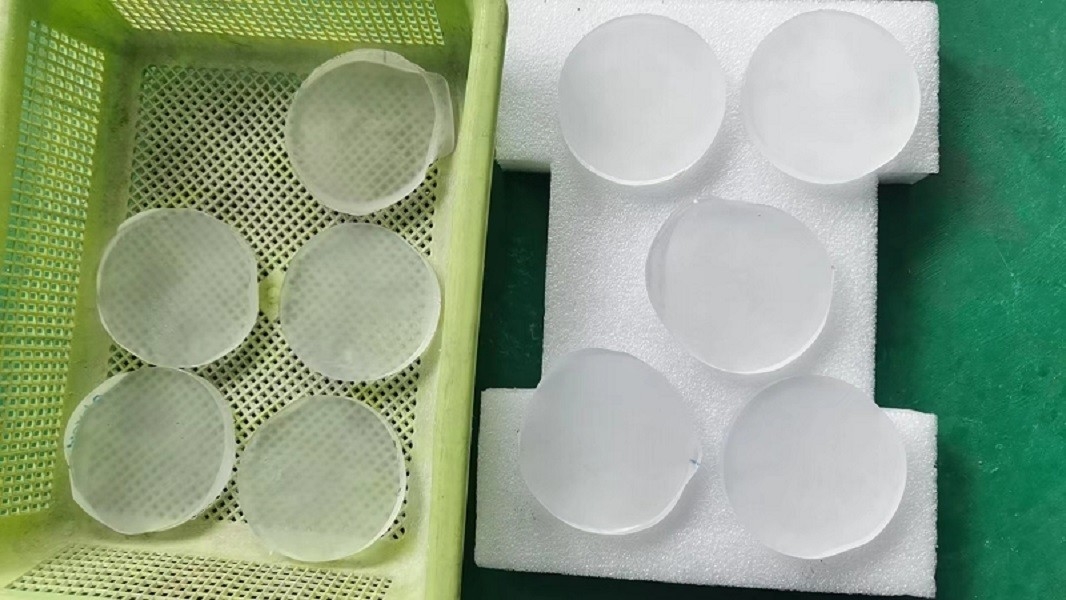

MEMS를 위한 맞춤형 폴리싱 사이드 Ra 1.0nm 실리카 유리 웨이퍼
제품 상세 정보:
| Place of Origin: | China |
| 브랜드 이름: | CSIMC |
| 인증: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
결제 및 배송 조건:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
상세 정보 |
|||
| 소재: | UV 용융 실리카, 용융 석영(JGS1, JGS2, JGS3) | 브랜드: | JGS1 JGS2 JGS3 |
|---|---|---|---|
| 제품 이름: | 뛰어난 광학 선명도 화학적 안정성을 위한 JGS1 JGS2 JGS3 유리 및 석영 웨이퍼 | 모서리 라운딩: | SEMI M1.2 표준 준수/IEC62276 참조 |
| 직경: | 50.8mm,76.2mm, 100mm, 150mm, 200mm | 상품 카테고리: | 퓨즈드 실리카 웨이퍼 |
| 두께: | 350 um, 500 um, 1000 um | 활: | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
| 강조하다: | MEMS 실리카 유리 웨이퍼,맞춤 닦은 실리카 유리 웨이퍼,10.0nm 실리카 유리 웨이퍼 |
||
제품 설명
제품 설명:
이 제품의 주요 특징 중 하나는 1.0nm 이하 또는 요구 사항에 따라 특정인 닦은 측면 Ra이며, 고 정밀 애플리케이션에 이상적입니다.융합 실리카 웨이퍼 또한 훌륭한 전송 특성을 가지고 있습니다이 특징은 렌즈, 프리즘 및 창문과 같은 광학 애플리케이션에 이상적인 선택으로 만듭니다.
융합 실리카 웨이퍼는 22mm, 32.5mm, 42.5mm, 57.5mm / notch, notch, notch의 기본 평면으로 다양한 크기로 제공됩니다.추가로, 웨이퍼의 표면은 당신의 필요에 따라 양면으로 닦아 (DSP), 일면으로 닦아 (SSP), 또는 양면으로 랩 (DSL) 될 수 있습니다.
결론적으로, 융합 실리카 웨이퍼는 반도체 산업의 다양한 응용에 매우 적합한 최고 품질의 제품입니다.그것의 예외적인 특성과 다양한 표면 옵션은 당신의 프로젝트 필요에 대한 다재다능한 선택신뢰성 있고 고품질의 융합 실리카 웨이퍼를 찾고 있다면, 우리의 제품보다 더 이상 보지 마십시오.
특징:
- 제품명: JGS1 JGS2 JGS3 유리 및 쿼츠 웨이퍼
- PLTV (<0.5um): ≥95% (5mm*5mm)
- 종류: 녹은 실리카, 녹은 쿼츠
- 두께: 350mm, 500mm, 1000mm
- TTV: <8μm, <10μm, <15μm, <20μm, <30μm, <30μm
융합 실리카 웨이퍼 제품의 특징:
- 쿼츠 웨이퍼
- SiO2 웨이퍼
- 실리카 크리스탈 웨이퍼
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 직경 | 500.8mm, 76.2mm, 100mm, 150mm, 200mm |
| 전송 | 자외선 과 가시성 |
| 종류 | 녹은 실리카, 녹은 쿼츠 |
| 두께 | 350mm, 500mm, 1000mm |
| TTV | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm |
| 소재 | 자외선 분해 실리카, 분해 쿼츠 (JGS1, JGS2, JGS3) |
| PLTV ((<0.5um) | ≥95% ((5mm*5mm) |
| 워프 | <30μm, <40μm, <50μm, <50μm, <60μm, <60μm |
| 적용 | 반도체, MEMS |
| 브랜드 | JGS1 JGS2 JGS3 |
응용 프로그램:
융합 실리카 웨이퍼는 다양한 응용 분야에 적합합니다. 웨이퍼는 마이크로 칩의 생산을 위해 반도체 산업에서 사용될 수 있습니다.웨이퍼 는 또한 광학 산업 에서 렌즈 의 생산 을 위해 사용 될 수 있다이 웨이퍼는 태양 전지 산업에서도 태양 전지 생산에 사용됩니다. 융합 실리카 웨이퍼는 연구 및 개발 목적으로도 적합합니다.
융합 실리카 웨이퍼는 <30μm, <40μm, <50μm, <50μm, <60μm 및 <60μm를 포함한 다양한 워크 사양으로 제공됩니다.웨이퍼는 자외선 및 가시 범위에서 우수한 전송 특성을 가지고 있습니다이 웨이퍼는 융합 실리카와 융합 쿼츠 두 종류 모두에서 사용할 수 있습니다. 웨이퍼는 높은 순수 수준을 보장하는 ≥95% ((5mm*5mm) 의 PLTV ((<0.5um) 를 가지고 있습니다.
전체적으로, BonTek 융합 실리카 웨이퍼는 다양한 응용 분야에 적합한 고품질 제품입니다. 제품은 고순도 재료로 만들어졌으며 ISO:9001 및 ISO에 의해 인증됩니다.14001이 제품은 다양한 사양으로 제공되며 반도체, 광학, 태양광 및 연구 산업에 적합합니다.
지원 및 서비스:
우리의 융합 실리카 웨이퍼 제품은 경험이 많은 기술 지원 전문가 팀에 의해 지원됩니다.우리는 당신의 제품을 최대한 활용할 수 있도록 다양한 서비스를 제공합니다.다음을 포함합니다.
- 귀하의 응용 프로그램에 적합한 제품을 선택하는 데 도움이되는 전문가 상담
- 귀하의 특정 요구에 맞는 맞춤형 웨이퍼 제조 서비스
- 기술 지원 및 문제 해결 지원
- 현장 교육 및 지원 서비스
- 제품 수리 및 유지보수 서비스
우리의 목표는 당신이 당신의 합성 실리카 웨이퍼 구매에 완전히 만족하고 품질과 성능에 대한 당신의 기대에 부응하는 것을 보장하는 것입니다.우리의 기술 지원 및 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.
포장 및 운송:
제품 패키지:
- 녹은 실리카 웨이퍼는 오염을 방지하기 위해 청정실 수준의 폴리프로필렌 봉지에 개별적으로 포장됩니다.
- 그 다음 이 가방 들 은 운송 도중 추가 보호 를 위해 거품 을 넣은 견고한 고리 박스에 넣는다.
- 상자 들 에는 제품 이름, 크기, 양 등 이 명확 히 표시 되어 있습니다.
운송:
- 우리는 FedEx, DHL, UPS를 포함한 신뢰할 수 있는 통신사를 통해 전 세계 배송을 제공합니다.
- 모든 패키지는 운송 중에 손상되거나 손실되는 것을 방지하기 위해 보험에 가입되어 있습니다.
- 고객들은 패키지가 배송되면 추적 번호를 받게 됩니다.
- 배송시간은 목적지에 따라 달라질 수 있지만 가능한 한 빠르고 효율적으로 제품을 배달하려고 노력합니다.
FAQ:
본텍
2융합 실리카 웨이퍼의 가능한 모델은 무엇입니까?녹은 실리카, 녹은 쿼츠
3이 제품은 어떤 자격증을 가지고 있나요?ISO:9001, ISO:14001
4최소 주문량은 얼마인가요?5개
5상품에 대한 지불 조건은 무엇입니까?T/T
6이 제품의 월간 공급 능력은 얼마일까요?20000 pcs/월
7상품의 배송시간은 얼마인가요?1 ~ 4 주
8제품 패키지는 어떻게 되어있나요?카세트/ 용기 패키지, 진공 밀폐
9가격은 협상 가능한가요?네, 가격은 협상 가능합니다.
