반도체 산업용 용재 된 쿼츠 웨이퍼 1000um 두께와 활 ±40μm
제품 상세 정보:
| Place of Origin: | China |
| 브랜드 이름: | CSIMC |
| 인증: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
결제 및 배송 조건:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| 가격: | 협상 가능 |

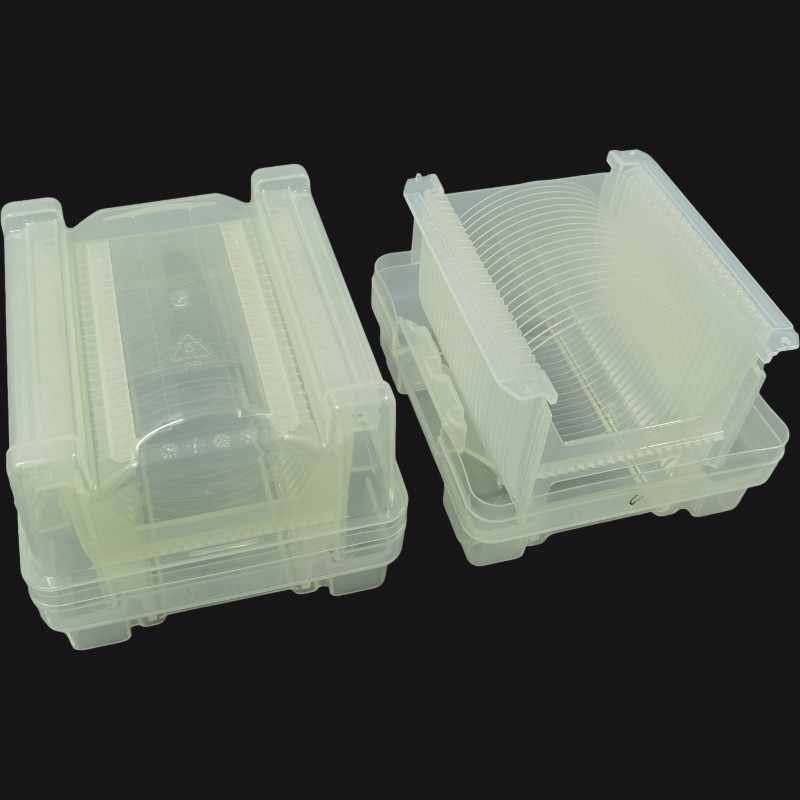

| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
상세 정보 |
|||
| 날실: | <30μm, <40μm, <50μm, <50μm, <60μm, <60μm | 활: | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
|---|---|---|---|
| 상품 카테고리: | 퓨즈드 실리카 웨이퍼 | 제품 이름: | 뛰어난 광학 선명도 화학적 안정성을 위한 JGS1 JGS2 JGS3 유리 및 석영 웨이퍼 |
| 광택면 Ra: | 요청에 따라 <1.0nm 또는 특정 | LTV(5mm x 5mm): | <2μm |
| 직경: | 50.8mm,76.2mm, 100mm, 150mm, 200mm | PLTV(<0.5um): | ≥95%(5mm*5mm) |
| 강조하다: | 1000um 두께 융성 쿼츠 웨이퍼,보우 40um 융성 쿼츠 웨이퍼,반도체 산업 융합 쿼츠 웨이퍼 |
||
제품 설명
제품 설명:
이 쿼츠 웨이퍼는 22mm, 32.5mm, 42.5mm, 57.5mm / notch, notch, notch의 주요 평면 크기와 함께 다양한 크기로 제공됩니다. 웨이퍼는 또한 훌륭한 PLTV (<0.0mm) 를 가지고 있습니다.5mm) 로 5mm x 5mm 영역에서 최소 95%웨이퍼의 TTV도 인상적입니다. <8μm, <10μm, <15μm, <20μm, <30μm, <30μm의 옵션으로 다양한 필요와 요구 사항을 충족합니다.
이 쿼츠 웨이퍼의 주요 장점 중 하나는 3가지 옵션으로 제공되는 표면 품질입니다. DSP, SSP, DSL.양쪽 모두 고도의 정밀도로 닦은. SSP 또는 단면으로 닦은 표면은 한쪽이 닦이고 다른 쪽은 거칠고 접착 용도에 적합합니다. DSL 또는 양면으로 닦은 표면은 평평하고 매끄럽습니다.하지만 DSP보다 낮은 정밀도.
JGS1 JGS2 JGS3 유리와 쿼츠 웨이퍼는 뛰어난 광학 맑음 화학 안정성을 위해 다양한 응용 분야에 적합합니다.그리고 마이크로 전자그것은 마이크로 전자 장치, 광학 부품 및 센서 제조뿐만 아니라 연구 및 개발에 널리 사용됩니다.
전체적으로, the JGS1 JGS2 JGS3 Glass and Quartz wafer for Superior Optical Clarity Chemical Stability is a must-have for anyone looking for a high-quality Quartz Wafer that offers excellent optical and mechanical properties, 정확성 및 명확성. 다양한 크기, 표면 품질 및 TTV 옵션의 사용 가능성은 다양한 응용 프로그램에 대한 다재다능한 옵션으로 만듭니다.
특징:
- 제품명: 융합 실리카 웨이퍼
- 가장자리 둥글림: SEMI M1.2 표준을 준수/IEC62276 참조
- 제품 범주: 녹은 실리카 웨이퍼
- 기본 평면: 22mm, 32.5mm, 42.5mm, 57.5mm/notch, notch, notch
- PLTV ((<0.5um): ≥95% ((5mm*5mm)
- 재료: 자외선 분해 실리카, 분해 쿼츠 (JGS1, JGS2, JGS3)
키워드: 실리카 크리스탈 웨이퍼, 융합 쿼츠 웨이퍼, 아모르프 실리카 웨이퍼
기술 매개 변수:
| 브랜드 | 직경 | TTV | 닦은 면 Ra | 워프 | 적용 | 전송 | 표면 | 굴복 | PLTV ((<0.5um) |
|---|---|---|---|---|---|---|---|---|---|
| JGS1 | 500.8mm,76.2mm, 100mm, 150mm, 200mm | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm | <1.0nm 또는 요청에 따라 특정 | <30μm, <40μm, <50μm, <50μm, <60μm, <60μm | 반도체, MEMS | 자외선 과 가시성 | DSP, SSP, DSL | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm | ≥95% ((5mm*5mm) |
| JGS2 | 500.8mm,76.2mm, 100mm, 150mm, 200mm | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm | <1.0nm 또는 요청에 따라 특정 | <30μm, <40μm, <50μm, <50μm, <60μm, <60μm | 반도체, MEMS | 자외선 과 가시성 | DSP, SSP, DSL | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm | ≥95% ((5mm*5mm) |
| JGS3 | 500.8mm,76.2mm, 100mm, 150mm, 200mm | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm | <1.0nm 또는 요청에 따라 특정 | <30μm, <40μm, <50μm, <50μm, <60μm, <60μm | 반도체, MEMS | 자외선 과 가시성 | DSP, SSP, DSL | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm | ≥95% ((5mm*5mm) |
실리카 유리 웨이퍼, 유리성 실리카 웨이퍼, 결정성 실리카 웨이퍼에 대한 기술적 매개 변수는 위의 표에서 표시됩니다.
응용 프로그램:
고품질의 융합 실리카 웨이퍼를 제조하는 선도적인 업체인 본텍은 다양한 산업의 다양한 응용 분야에 적합한 최고 수준의 제품을 소개합니다.우리의 융합 실리카 웨이퍼는 고순도 실리카 유리에서 만들어집니다., 그것은 SiO2의 amorphous 형태이며 열 충격과 화학적 부식에 매우 내성이 있습니다. 그것은 융합 실리카와 융합 쿼츠를 포함하여 다양한 크기와 유형으로 제공됩니다.직경 50cm0.8mm, 76.2mm, 100mm, 150mm, 그리고 200mm.
본텍의 융합 실리카 웨이퍼는 ISO:9001 및 ISO:14001, 품질 및 환경 관리에 대한 국제 표준을 준수하는 것을 보장합니다. 그것은 중국에서 제조됩니다, 최소 주문 양은 5 pcs입니다. 가격은 협상 가능합니다,그리고 지불 조건은 T/T입니다.우리는 매월 20,000 pcs의 공급 능력을 가지고 있습니다. 배송 시간은 1-4 주입니다.
우리의 융합 실리카 웨이퍼는 진공 밀폐, 우리는 카세트 및 항아리 패키지를 포함하여 다양한 포장 옵션을 제공합니다. 우리의 제품의 PLTV는 ≥95% (5mm * 5mm),응용 프로그램에 매우 신뢰할 수 있도록닦은 쪽 Ra는 <1.0nm 또는 요청에 따라 특정되어 표면이 매끄럽고 결함이 없습니다.
본텍의 융합 실리카 웨이퍼는 다양한 경우와 시나리오에 이상적입니다. 예를 들어 마이크로칩 생산에 필요한 반도체 산업, 렌즈와 거울 제조에 필요한 광학 산업,태양 전지 생산을 위한 태양광 산업또한 물리학, 화학 및 재료 과학을 포함한 다양한 분야에 대한 연구 및 개발에 사용될 수 있습니다.
우리의 융합 실리카 웨이퍼에 투자하면 업계에서 경쟁 우위를 점할 수 있습니다. 주문을 하려면 오늘 저희에게 연락하고 우리의 제품의 품질과 신뢰성을 경험하십시오!
지원 및 서비스:
우리의 융합 실리카 웨이퍼 제품은 제품에 대한 모든 질문이나 우려에 답할 수 있는 기술 전문가 팀에 의해 지원됩니다.우리는 당신이 당신의 융합 실리카 웨이퍼에서 최대한을 얻을 수 있도록 기술 지원과 서비스의 범위를 제공합니다우리의 서비스는 다음을 포함합니다.
- 사용자 지정 웨이퍼 사양
- 최적의 성능을 위한 웨이퍼 닦기 및 청소 서비스
- 복잡한 장치 구조를 위한 웨이퍼 결합 및 통합 서비스
- 웨이퍼 설계 및 제조에 관한 전문가 상담
- 융합 실리카 웨이퍼 처리, 저장 및 사용에 대한 교육 및 교육
우리의 목표는 우리의 융합 실리카 웨이퍼 제품과 기술 지원 서비스를 통해 장치의 성능과 신뢰성을 극대화하는 데 도움이 됩니다.
포장 및 운송:
제품 패키지:
융합 실리카 웨이퍼 제품은 안전한 배송을 보장하기 위해 안전하게 포장됩니다. 각 웨이퍼는 개별적으로 반 정적 물질로 포장되고 후 폼으로 덮인 상자에 배치됩니다.상자에는 제품 이름이 표시됩니다., 양 및 기타 관련 정보
운송:
융합 실리카 웨이퍼 제품은 FedEx 또는 UPS와 같은 평판 좋은 통신사를 통해 배송됩니다. 배송 비용은 패키지의 무게와 목적지에 따라 계산됩니다.우리는 국내 및 국제 배송 옵션을 제공합니다고객들은 그들의 필요와 취향에 따라 표준 또는 가속 배송을 선택할 수 있습니다.
FAQ:
-
용해된 실리카 웨이퍼의 브랜드 이름은 무엇입니까?
답: 녹은 실리카 웨이퍼의 브랜드 이름은 BonTek입니다.
-
융합 실리카 웨이퍼는 어떤 모델이 있나요?
답: 융합 실리카 웨이퍼의 사용 가능한 모델은 융합 실리카와 융합 쿼츠입니다.
-
융합 실리카 웨이퍼는 어떤 자격증을 가지고 있습니까?
답: 녹은 실리카 웨이퍼는 ISO:9001과 ISO:14001 인증서를 가지고 있습니다.
-
용산 실리카 웨이퍼의 최소 주문량은 얼마인가요?
답: 융합 실리카 웨이퍼의 최소 주문량은 5개입니다.
-
녹은 실리카 웨이퍼의 포장 내용은?
답: 녹아있는 실리카 웨이퍼의 포장 세부 사항은 카세트/조개 패키지, 진공 밀폐.
참고:가격, 지불 조건, 공급 능력 및 배송 시간, 우리의 고객 지원에 문의하십시오.
