제품 상세 정보:

원래 장소: 중국
브랜드 이름: CSIMC
인증: ISO:9001, ISO:14001
모델 번호: 용융 실리카, 용융 석영

결제 및 배송 조건:

최소 주문 수량: 5 PC
가격: 협상 가능
포장 세부 사항: 카세트/ 용기 패키지, 진공 밀폐
배달 시간: 1 ~ 4 주
지불 조건: T/T
공급 능력: 20000 PC / 달
최고의 가격 접촉

상세 정보

소재: Borofloat 33 유리기판 종류: 붕규산염
브랜드: 쇼트 브로로프로트 33 사용: 반도체, MEMS
직경: 100mm 150mm 200mm 두께: 0.35mm 0.5mm, 0.725mm, 1mm
압세미컨덕터, 멤스리케이션: 전자와 광학과 반도체 표면 마감: DSP SSP
강조하다:

Borofloat 33 유리기판

,

고온 MEMS 유리 기판

,

반도체 응용 유리 기판

제품 설명

고온 응용 및 정밀 작업용 보로플로이트 33 유리 기판



유리 용액 의 정확성 과 내구성 의 모범

제품 디자인을 새로운 수준으로 끌어올리세요. 보로플로이트 33는 명확성, 열 안정성, 화학 저항성이 가장 중요한 까다로운 애플리케이션에 대한 궁극적인 선택입니다.가장 우수한 보로실리케이트 유리에서 만들어졌습니다., 보로플로이트 33는 비교할 수 없는 광학 명성을 자랑합니다. 원시적인 이미지 품질과 최소한의 왜곡을 보장합니다.그 특이한 열 충격 저항은 반도체와 같은 첨단 기술 산업에 필요한 재료로 만듭니다., 광학, 평면판 디스플레이.

내구성을 위해 설계된 보로플로이트 33는 균열이나 변형 없이 극심한 온도 변동에 견딜 수 있어 가장 어려운 환경에서도 안정적인 성능을 보장합니다.화학적 인 무력성 은 부식 물질 에게서 보호 해 준다, 제품의 수명을 연장하고 유지보수 비용을 줄입니다.

자신감 있게 혁신하세요. Borofloat 33의 정밀한 표면 평면성과 낮은 열 확장 계수는 엄격한 관용을 보장하고 고급 시스템에 원활한 통합을 보장합니다.항공우주에서 의료기기까지이 다재다능한 유리는 우수성의 기준을 세웁니다.

오늘날 유리 기술의 미래를 경험하세요. 다음 프로젝트를 위해 Borofloat 33를 선택하고 가능성의 세계를 열어보세요.

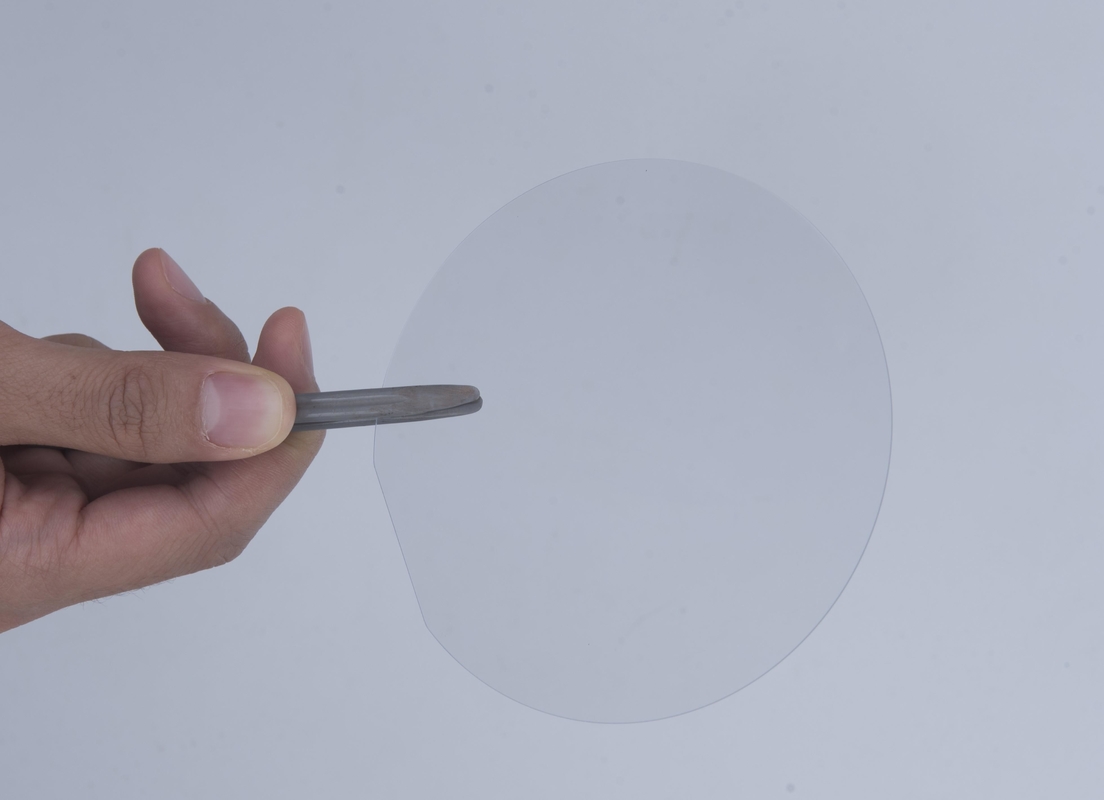

MEMS 및 반도체 애플리케이션을 위한 고온 보로플로이트 33 유리 기판 0MEMS 및 반도체 애플리케이션을 위한 고온 보로플로이트 33 유리 기판 1MEMS 및 반도체 애플리케이션을 위한 고온 보로플로이트 33 유리 기판 2



제품

보로플로아트 33

밀도

2.23g/cm3

탄력성 모듈

63 kN/mm2

Knoop 경화 HK 0.1/20

480

포이슨 비율

0.2

다이렉트릭 상수 (@ 1MHz & 25°C)

4.6

손실 대칭 (@ 1MHz & 25°C)

37 x 10-4

다이렉트릭 강도 ((@ 50 Hz & 25°C)

16kV/mm

굴절 지수

1.472

분산 (nF - nC)

71.9 x 10-4



매개 변수

3

4

5인치

6인치

8인치

직경

760.2mm

100mm

125mm

150mm

200mm

용인성

±0.2mm

두께

>0.08mm

>0.10mm

>0.30mm

>0.35mm

>0.35mm

주요 아파트

22mm

32.5mm

42.5mm

57.5mm

톱니

톱니

TTV

<5m

<5m

<5m

<10m

<10m

굴복

±20um

±25um

±40um

±40um

±60um

워프

< 30m

<40um

<50m

<50m

< 60m

PLTV (<0.5um)

≥95% (5mm*5mm)

전염성

UV, 광학, IR 또는 사용자 지정 옵션

가장자리 둥글림

SEMI M1.2 표준을 준수/IEC62276 참조

표면 유형

단면으로 닦은/두면으로 닦은

반짝인 면

<1.0nm 또는 요청에 따라 특정

뒷면

일반 0.2-0.5μm 또는 사용자 정의

외모

오염

아무 것도

입자>0.3μm

<=30

톱자국, 줄무늬

아무 것도

스크래치

아무 것도

균열, 톱나무 흔적, 얼룩

아무 것도


MEMS 및 반도체 애플리케이션을 위한 고온 보로플로이트 33 유리 기판 3



MEMS 및 반도체 애플리케이션을 위한 고온 보로플로이트 33 유리 기판 4

FAQ:



  1. Q: 어떤 제품들을 주로 개발하고 있나요?

A:우리는 우리 자신을 피에조 웨이퍼 전문업체로 생각합니다. 우리는 약 30 년 전에 중국에서 싱글 크리스탈 쿼츠와 함께 일한 첫 번째입니다.쿼츠 유리, LGS, CTGS 등. 특히, 당신은 피에조 쿼츠 공급자를 찾고 있다면, 우리는 궁극적인 선택입니다. 우리는 AT를 마스터하기 때문에 매년 수백만 쿼츠 빈을 수출합니다.우수한 각도 정밀도를 가진 SC 및 IT 절단.



  1. Q: 제품 커스터마이징을 받아볼 수 있나요?

A:네, 물론입니다. 우리는 당신의 요청에 따라 제조 할 수 있습니다. 또한, 우리는 피에조 웨이퍼와 함께 매우 경험이 있습니다. 당신이 당신의 선택에 대해 100% 확신하지 않으면 관련 제안을 제공할 수 있습니다.게다가, 우리는 몇 가지 표준 웨이퍼를 보유하고 있습니다, 저희에게 문의하십시오.



  1. Q: 우리 택배사를 통해 물건을 배달할 수 있나요?

A:네, 우리는 당신이 가장 익숙한 택배 요원 (DHL, FedEX, UPS 등) 을 사용 하 여 제안 합니다. 우리는 귀하의 계좌를 통해 배송 할 수 있습니다. 그리고, 물론,우리는 배송 비용을 절약하는 데 도움이 될 수 있도록 제품을 안전하게 수용 가능한 크기로 포장합니다.만약 우리가 화물을 처리할 필요가 있다면, 그것은 또한 문제가 아닙니다. 우리는 또한 국제 택배 회사에서 좋은 할인을 가지고 있습니다.



  1. Q: 어떻게 우리가 원하는 것을 안전하게 얻을 수 있는지 보장할 수 있습니까?

A:웨이퍼 제품은 부서지기 쉽고 때로는 비싸죠. 제조업체로서 우리가 보고 싶은 것은 우리가 만든 제품이 택배 중에 손상되었다는 것입니다. 결과적으로,우리는 웨이퍼를 적절하게 포장하고 펌프 스펀지로 가득 찬 적절한 카드로 넣을 것입니다.하지만 가끔 사고는 불가피합니다.승낙 확인아래 그림에서 보여진 단계입니다. 원치 않는 일이 발생하면 확인 단계를 따르면 보충 또는 환불을 제공합니다.



  1. Q: 공장을 방문해도 될까요?

A:물론 공장 점검은 대량 구매와 장기적인 협력을 위해 중요합니다.전 세계 유명 업체는 공장 건설에 대한 우리의 진전을 목격했습니다.요즘, 코로나19 전염병으로 인해, 우리는 글로벌 구매자들과 비디오 컨퍼런스를 경험했습니다.





승인 확인

MEMS 및 반도체 애플리케이션을 위한 고온 보로플로이트 33 유리 기판 5



  • 제품은 부서지기 쉽습니다. 우리는 적절하게 포장하고 부서지기 쉬운 라벨을 붙였습니다. 우리는 운송 품질을 보장하기 위해 우수한 국내 및 국제 익스프레스 회사를 통해 배달합니다.



  • 상품을 받은 후, 조심스럽게 취급하고 외부 카튼이 좋은 상태인지 확인하십시오. 외부 카튼을 조심스럽게 열고 포장 상자가 정렬되어 있는지 확인하십시오.꺼내기 전에 사진을 찍어.

- 네

  • 제품 사용 시 진공 포장을 깨끗한 공간에서 열십시오.



  • 상품이 택배 도중 손상된 것으로 발견되면 즉시 사진이나 동영상을 찍어 주십시오. 손상된 상품을 포장 상자에서 꺼내지 마십시오.즉시 저희에게 연락하고 우리는 문제를 잘 해결 할 것입니다.
