상세 정보 |
|||
| 소재: | 사파이어 웨이퍼 | 순수성: | 99.999% |
|---|---|---|---|
| 색상: | 하얗고 투명합니다 | 직경: | 2" 3" 4" |
| 표면: | DSP SSP | 전단 계수 (G): | 148.1 GPa |
| 적용: | 반도체 웨이퍼, LED 칩, 광학 유리창, 전자 세라믹스 | 산업: | 주도하는, 광학유리, 엘리 준비된 웨이퍼 |
| 강조하다: | 순수한 사피어 크리스탈 C 평면 웨이퍼,전원 장치 C 평면 웨이퍼,하이엔드 마이크로 일렉트로닉스 C 플레인 웨이퍼 |
||
제품 설명

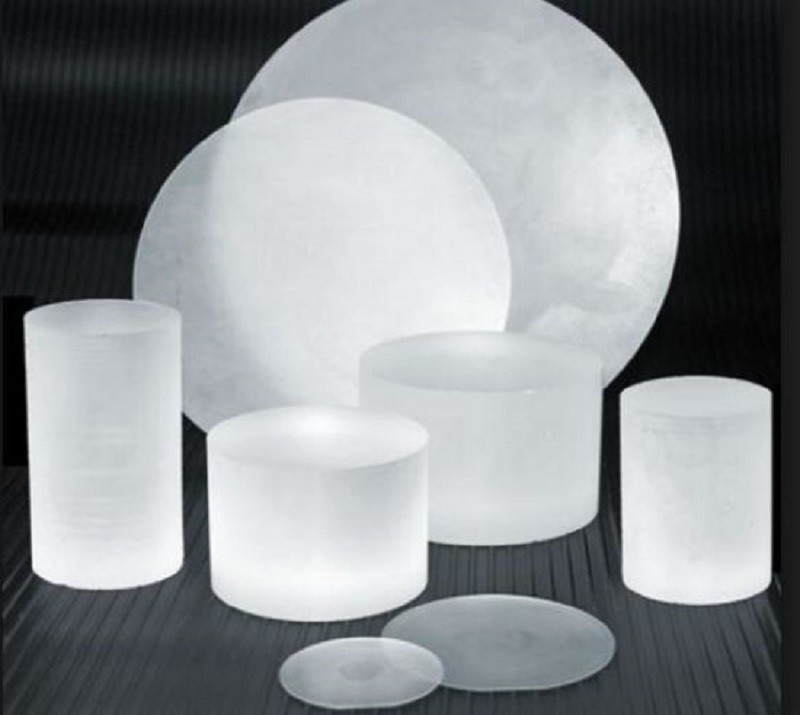

고급 마이크로 전자 및 전력 장치용 순수 사피어 크리스탈 C 평면 웨이퍼
우수한 사파이어 웨이퍼, 첨단 기술과 최첨단 혁신의 초석사파이어 웨이퍼는 고전력 광전자 및 LED 제조에서 MEMS 및 바이오 센서에 이르기까지 다양한 응용 분야에 이상적인 선택입니다..
우리의 사파이어 웨이퍼는 첨단 합성 기술과 엄격한 품질 통제를 통해 정밀하게 제작되어 비교할 수 없는 결정 품질과 표면 매끄러움을 보장합니다.그 들 은 뛰어난 열 전도성 과 기계적 견고성 을 제공한다, 현대 제조 공정의 엄격한 요구에 저항력을 가집니다.
우리의 최고 수준의 사피어 웨이퍼로 기술을 향상시켜라. 정확성, 내구성, 그리고 다재다능성으로 다양한 애플리케이션에서 비교할 수 없는 성능을 제공할 것을 약속합니다.우리의 프리미엄 사파이어 웨이퍼를 통해 혁신의 미래를 발견하십시오.
광학적 특성
|
전송 |
0.17~5.5 음 |
|
굴절 지수 |
1.75449 (o) 1.74663 (e) 1.06um에서 |
|
반사력 상실 |
1.06 미크론 (2 표면) 에서 O선 - 11.7%; e선 - 14.2% |
|
흡수 지수 |
0.3 x 10-3cm-1 2.4um |
|
dN/dT |
130.7 x 10-6 5.4 음 |
|
dn/dm = 0 |
1.5 음 |
|
방향성 |
R 평면, C 평면, A 평면, M 평면 또는 지정된 방향 |
|
오리엔테이션 관용 |
± 0.3° |
|
직경 |
2인치, 3인치, 4인치, 6인치, 8인치 또는 기타 |
|
지름 허용 |
02인치에 0.1mm, 3인치에 0.2mm, 4인치에 0.3mm, 6인치에 0.5mm |
|
두께 |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm 또는 기타 |
|
두께 허용 |
25μm |
|
기본 평면 길이 |
162인치에 0.0±1.0mm, 3인치에 22.0±1.0mm, 4인치에 30.0±1.5mm, 6인치에 47.5/50.0±2.0mm |
|
기본 평면 방향 |
A 평면 (11-2 0) ± 0.2°; C 평면 (0 0-0 1) ± 0.2°, 투사 C 축 45 +/- 2° |
|
TTV |
2인치에 ≤10μm, 3인치에 ≤15μm, 4인치에 ≤20μm, 6인치에 ≤25μm |
|
BOW |
2인치에 ≤10μm, 3인치에 ≤15μm, 4인치에 ≤20μm, 6인치에 ≤25μm |
|
앞면 |
에피 폴리스 (C 평면에서 Ra < 0.3nm, 다른 방향에서는 0.5nm) |
|
뒷면 |
얇게 닦은 (Ra=0.6μm~1.4μm) 또는 에피 폴리싱 |
|
포장 |
100급 청정실 환경에서 포장 |
승인 확인
1. 제품은 부서지기 쉽다. 우리는 그것을 적절하게 포장하고 부서지기 쉽다. 우리는 운송 품질을 보장하기 위해 우수한 국내 및 국제 익스프레스 회사를 통해 배달합니다.
2상품을 받은 후, 조심스럽게 취급하고 외부 카튼이 좋은 상태인지 확인하십시오. 외부 카튼을 조심스럽게 열고 포장 상자가 정렬되어 있는지 확인하십시오.꺼내기 전에 사진을 찍어.
3제품 사용 시 진공 포장을 깨끗한 공간에서 열십시오.
4. 상품이 택배 도중 손상 된 것으로 발견되면 즉시 사진이나 동영상을 찍으십시오. 손상 된 제품을 포장 상자에서 꺼내지 마십시오.즉시 저희에게 연락하고 우리는 문제를 잘 해결 할 것입니다.
