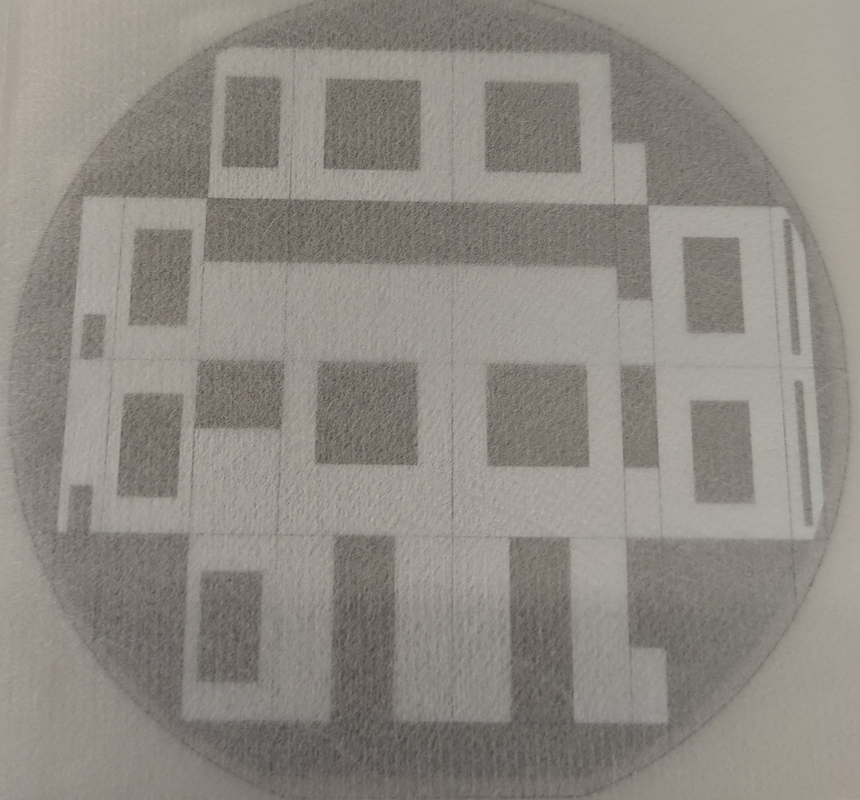

칩 제조에 혁명을 일으킨 정확성 혁신과 우수성 피에조 전기 웨이퍼
제품 상세 정보:
Place of Origin: | China |
브랜드 이름: | CQTGROUP |
인증: | ISO:9001, ISO:14001 |
Model Number: | Chip Fabrication |
결제 및 배송 조건:
Minimum Order Quantity: | 1 pcs |
---|---|
가격: | 협상 가능 |
Packaging Details: | Cassette/ Jar package, vaccum sealed |
Delivery Time: | 1-4 weeks |
Payment Terms: | T/T |
Supply Ability: | 10000 pcs/Month |
상세 정보 |
|||
Product: | Chip Fabrication | materials: | LiNbO₃,LiTaO₃,Crystal Quartz,Glass,Sapphire etc. |
---|---|---|---|
Type of service: | Lithography,Etching,Coating, Bonding | Lithography: | EBL Proximity Lithograph oStepper Lithography |
Bonding: | Anodic Bonding,Eutectic Bonding,LPCVD/PECVD/ALD | Coating: | Electron Beam Evaporation/Magnetron Sputtering/LPCVD/PECVD/ALD |
강조하다: | 정밀 피에조 일렉트릭 웨이퍼,칩 제조 피에조 전기 웨이퍼 |
제품 설명
칩 제조에 혁명을 일으키는 정확성 혁신과 우수성
첨단 칩 발사 서비스의 최전선에서 우리는 여러분의 디자인 개념을 고성능 반도체와 MEMS 장치로 변환함으로써 혁신을 촉진합니다.최첨단 시설과 숙련 된 전문가 팀, 우리는 당신의 고유한 요구 사항에 맞춘 끝에서 끝까지 솔루션을 제공합니다. 간단하게 디자인 스케마와 사양을 제공,그리고 우리는 나머지 부분을 처리합니다. 가장 까다로운 기준을 충족하는 정밀 엔지니어링 웨이퍼와 구성 요소를 공급합니다..
우리의 광범위한 웨이퍼 재료 포트폴리오는리?? 니오바트 (LiNbO)₃),리?? 탄탈레이트 (LiTaO)₃),단일 크리스탈 쿼츠,녹은 실리카 유리,보로실리케이트 유리 (BF33),소다 라임 유리,실리콘 웨이퍼, 그리고사피르, 산업 전반에 걸쳐 광범위한 응용 프로그램을 지원 할 수 있습니다.
최첨단 처리 기술
- 리토그래피:
- 전자 빔 리토그래피 (EBL): 초고해상도 패턴을 만드는 데 이상적입니다. 첨단 광학 및 양자 장치에 나노 스케일 기능을 가능하게 합니다.
- 근접 리토그래피: 미세 유체 칩과 MEMS 센서에 대한 비용 효율적인 솔루션.
- 스텝 리토그래피: 대면적 웨이퍼를 위한 높은 처리량, 고 정밀 패턴, 통합 회로 (IC) 및 광 부품에 적합합니다.
- 에치:
- 이온 빔 에칭 (IBE): 고 정밀 광학 및 음향 파동 장치에 대한 부드럽고 애니소트로프 인 에칭을 제공합니다.
- 깊은 반응성 이온 에칭 (DRIE): MEMS 가속도계, 자이로스코프 및 관성 센서에 대한 높은 측면 비율 구조를 가능하게합니다.
- 반응성 이온 에칭 (RIE): 얇은 필름 트랜지스터 (TFT) 및 미세 유체 채널에 대한 다재다능한 에칭.
- 코팅:
- 전자 빔 증발: 광전자 장치 및 초전도 회로용 고순도 얇은 필름을 저장합니다.
- 마그네트론 스프터링: RF 필터, SAW 장치 및 보호 층에 대한 균일한 코팅을 생산합니다.
- LPCVD/PECVD/ALD: 다이 일렉트릭 층, 패시베이션 및 나노 구조 코팅에 대한 고급 퇴적 기술.
- 결합:
- 아노드 결합: MEMS 압력 센서와 미세 유체 장치에 대한 폐쇄적 밀폐를 만듭니다.
- 에우텍틱 결합: 전력 전자제품 및 LED 패키지용에 대한 견고하고 낮은 저항의 상호 연결을 보장합니다.
- 접착제/선 결합: 하이브리드 통합 및 IC 패키징에 대한 유연한 솔루션을 제공합니다.
- 얇게 깎고 뚫고:
- 정밀 밀링 및 희석: 유연한 전자제품과 첨단 패키징을 위한 초느다란 웨이퍼를 만듭니다.
- 쪼개서 잘라내는 것: IC와 MEMS 장치의 순수하고 정확한 분리 기능을 제공합니다.
- 레이저 드릴링: 3차원 통합 및 상호 연결을 위해 마이크로 비아와 트러 실리콘 비아 (TSV) 를 만듭니다.
성공 이야기: 아이디어 를 현실 로 바꾸는 것
우리의 검증된 전문 지식은 여러 산업에 걸쳐 획기적인 혁신을 가능하게했습니다.
- 표면 음파 (SAW) 장치: 5G 통신 및 IoT 애플리케이션을 위한 고성능 SAW 필터와 센서 제조
- 리?? 니오바트 링 변환기: 양자 컴퓨팅과 광학 회로용 초 민감한 변환기를 공급했습니다.
- 미세 유체 칩: 생의학적 진단과 약물 발견을 위한 실험실-칩 솔루션을 가능하게 합니다.
- MEMS 가속계와 자이로스코프: 자동차 및 항공우주 시스템용 고정도 관성 센서를 생산했습니다.
- 광학 파도 안내기: 통합 광학 및 LiDAR 시스템용으로 제조된 저손실 파도 안내기.
왜 우리 를 선택 합니까?
- 종합적 해결책: 디자인 컨설팅에서 최종 포장까지 우리는 귀하의 프로젝트에 대한 원활한 지원을 제공합니다.
- 물질적 다양성: 다양한 용도로 다양한 웨이퍼 소재를 사용할 수 있습니다.
- 첨단 기술: 최고 성능을 제공하기 위해 최신 제조 기술을 활용합니다.
- 입증 된 전문 지식: 통신에서 의료까지 다양한 산업에서 성공적인 프로젝트의 기록.
저희와 파트너십을 맺고 여러분의 디자인의 잠재력을 최대한 발휘하세요.우리는 혁신에 당신의 신뢰할 수 있는 파트너입니다.함께 기술의 미래를 재정의해 봅시다.
