반도체 장치 LED 및 사피어 웨이퍼와 함께 고온 전자 장치에 대한 선호 선택
제품 상세 정보:
| Place of Origin: | China |
| 브랜드 이름: | CQTGROUP |
| 인증: | ISO:9001 |
| Model Number: | Sapphire (Al2O3) |
결제 및 배송 조건:
| Minimum Order Quantity: | 10 Pieces |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Cassette, Jar, Film package |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 10000 pieces/Month |
|
상세 정보 |
|||
| Material: | Sapphire Wafer | Type: | Single Crystal |
|---|---|---|---|
| Color: | White / Red / Blue | Growth Method: | Horizontally Directed Crystallization (HDC) |
| Surface: | DSP SSP | Purity: | 99.999％ |
| Flat Orientation: | A-plane (1 1-2 0 ) ± 0.2°; C-plane (0 0-0 1 ) ± 0.2°, Projected C-Axis 45 +/- 2° | Industry: | Led，optical Glass，eli-ready Wafer |
| 강조하다: | 고온 전자 사피어,고온 전자 사피어 웨이퍼,고온 전자 사피어 웨이퍼 |
||
제품 설명

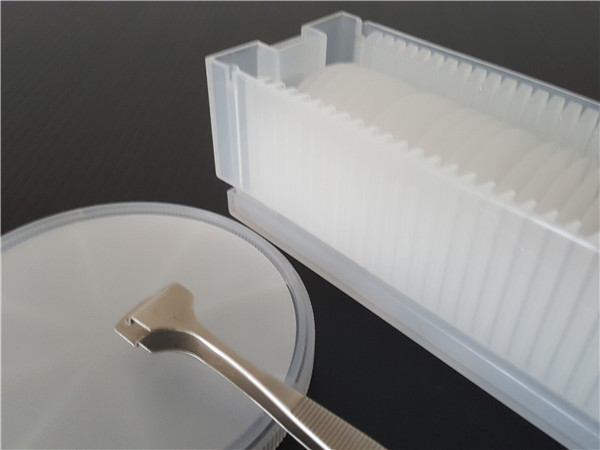

반도체 장치 LED 및 사피어 웨이퍼와 함께 고온 전자 장치에 대한 선호 선택
왜 사피어 와이퍼 를 선택 합니까?
- 우수한 재료 품질: 고 순수 한 단 결정 사피르 로 제작 된 우리 의 웨이퍼 는 비교 할 수 없는 화학적 무력성, 스크래치 저항성, 그리고 UV-IR 투명성 을 제공합니다.
- 맞춤형 사양: 2인치에서 8인치까지의 지름, 맞춤형 두께 (100μm에서 2mm), 방향 (C 평면, R 평면, A 평면) 및 표면 완공 (폴리싱) 으로 제공됩니다.,에치드 또는 코팅)
- 업계 최고 성능: LED 생산, RF 장치, 광 센서, 반도체 기판 및 항공 우주 부품에 이상적입니다.
- 엄격한 품질 관리: 각 웨이퍼는 X선, AFM, 인터페로메트리 등 고급 검사 (X-선, AFM, 인터페로메트리) 를 거쳐 미나노미터 이하의 표면 거칠성 및 결함 없는 표면을 보장합니다.
빛나는 응용 프로그램
차세대 5G/6G 통신 시스템에서 고전력 레이저 광학과 의료 영상 장치까지, 우리의 사피어 웨이퍼는 혁신을 촉진합니다.1000°C, 그리고 플라즈마 침식에 견딜 수 있기 때문에 반도체 제조 및 첨단 R&D에 필수적입니다..
자신감 있는 파트너
크리스탈 성장과 웨이퍼 처리 분야에서 15년 이상의 전문 지식을 바탕으로 빠른 프로토타입 제작, 유연한 주문량, 글로벌 물류 지원을 보장합니다.제품 성능을 높이고 라이프 사이클 비용을 줄일 수 있습니다. 사피어의 수명은 유리나 실리콘과 같은 전통적인 재료보다 더 오래 지속됩니다..
광학적 특성
|
전송 |
0.17~5.5 음 |
|
굴절 지수 |
1.75449 (o) 1.74663 (e) 1.06um에서 |
|
반사력 상실 |
1.06 미크론 (2 표면) 에서 O선 - 11.7%; e선 - 14.2% |
|
흡수 지수 |
0.3 x 10-3cm-1 2.4um |
|
dN/dT |
130.7 x 10-6 5.4 음 |
|
dn/dm = 0 |
1.5 음 |
|
방향성 |
R 평면, C 평면, A 평면, M 평면 또는 지정된 방향 |
|
오리엔테이션 관용 |
± 0.3° |
|
직경 |
2인치, 3인치, 4인치, 6인치, 8인치 또는 기타 |
|
지름 허용 |
02인치에 0.1mm, 3인치에 0.2mm, 4인치에 0.3mm, 6인치에 0.5mm |
|
두께 |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm 또는 기타 |
|
두께 허용 |
25μm |
|
기본 평면 길이 |
162인치에 0.0±1.0mm, 3인치에 22.0±1.0mm, 4인치에 30.0±1.5mm, 6인치에 47.5/50.0±2.0mm |
|
기본 평면 방향 |
A 평면 (11-2 0) ± 0.2°; C 평면 (0 0-0 1) ± 0.2°, 투사 C 축 45 +/- 2° |
|
TTV |
2인치에 ≤10μm, 3인치에 ≤15μm, 4인치에 ≤20μm, 6인치에 ≤25μm |
|
BOW |
2인치에 ≤10μm, 3인치에 ≤15μm, 4인치에 ≤20μm, 6인치에 ≤25μm |
|
앞면 |
에피 폴리스 (C 평면에서 Ra < 0.3nm, 다른 방향에서는 0.5nm) |
|
뒷면 |
얇게 닦은 (Ra=0.6μm~1.4μm) 또는 에피 폴리싱 |
|
포장 |
100급 청정실 환경에서 포장 |
승인 확인
1이 제품은 부서지기 쉬운 제품입니다. 우리는 그것을 적절하게 포장하고 부서지기 쉬운 것으로 표시했습니다. 우리는 운송 품질을 보장하기 위해 우수한 국내 및 국제 익스프레스 회사를 통해 배달합니다.
2상품을 받은 후, 조심스럽게 취급하고 외부 카튼이 좋은 상태인지 확인하십시오. 외부 카튼을 조심스럽게 열고 포장 상자가 정렬되어 있는지 확인하십시오.꺼내기 전에 사진을 찍어.
3제품 사용 시 진공 포장을 깨끗한 공간에서 열십시오.
4. 상품이 택배 도중 손상 된 것으로 발견되면 즉시 사진이나 동영상을 찍으십시오. 손상 된 제품을 포장 상자에서 꺼내지 마십시오.즉시 저희에게 연락하고 우리는 문제를 잘 해결 할 것입니다.
