상세 정보 |
|||
| 제품: | 칩 파운드리 서비스 | 재료: | 린보, 리타 오, 크리스탈 쿼츠, 유리, 사파이어 등 |
|---|---|---|---|
| 서비스: | 리소그래피, 에칭, 코팅, 결합 | 리소그래피: | EBL 근접 석판화 오스프러 리소그래피 |
| 지원 장비: | 연삭/가늘어지기/연마/기계 등 | 본딩 :: | 양극, 음성, 접착제, 와이어 결합 |
| 강조하다: | 첨단 처리 능력 피에조 전기 웨이퍼,MEMS 피에조 전기 웨이퍼,SAW 장치 피에조 전기 웨이퍼 |
||

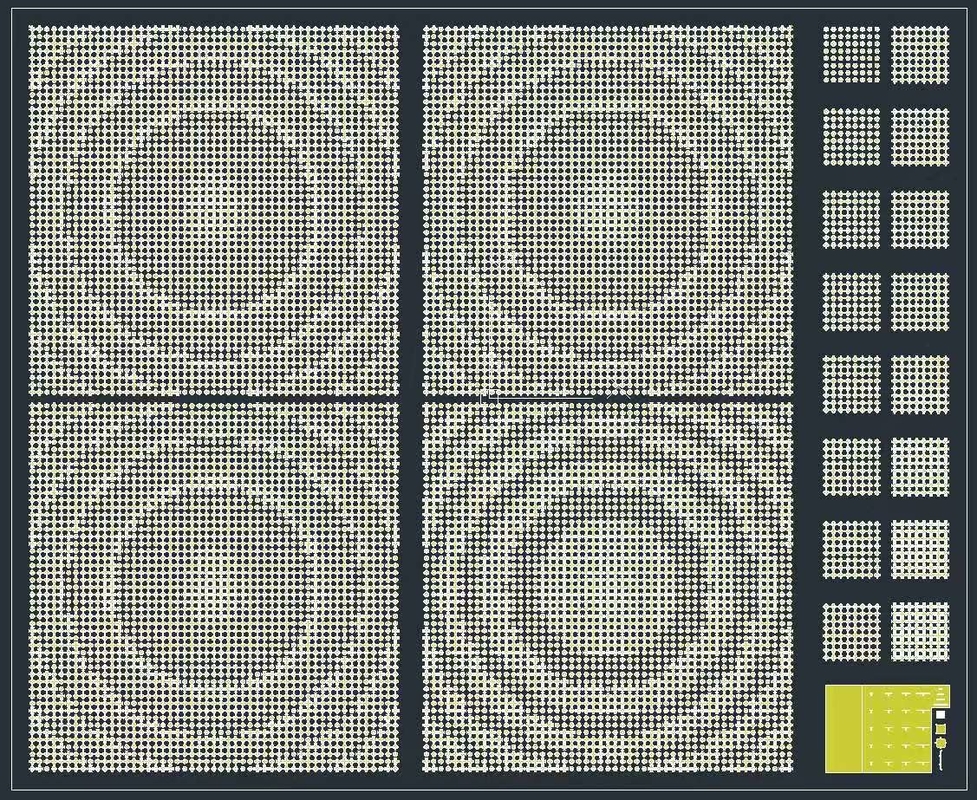

제품 설명
MEMS 및 SAW 장치에 대한 최첨단 피에조 전기 웨이퍼 제조
우리는 고품질의 웨이퍼 가공과 제조를 요구하는 고객에게 포괄적인 칩 발사 서비스를 제공하는 데 전문입니다. 단순히 디자인 스키마와 사양을 제공함으로써,우리는 당신의 필요에 맞는 맞춤형 솔루션을 제공합니다.리?? 니오바트 (LiNbO)₃),리?? 탄탈레이트 (LiTaO)₃),단일 크리스탈 쿼츠,녹은 실리카 유리,보로실리케이트 유리 (BF33),소다 라임 유리,실리콘 웨이퍼, 그리고사피르, 다양한 애플리케이션에 대한 다재다능성을 보장합니다.
첨단 웨이퍼 재료 포트폴리오
우리의 전문 지식은 산업 표준과 이국적인 기판을 포함합니다.
- 리?? 니오바트 (LiNbO3, 4"-6" 와이퍼)
- 리?? 탄탈레이트 (LiTaO3, Z 절단/Y 절단)
- 단일 크리스탈 쿼츠 (AT/SC 절단)
- 합성 실리카 (코닝 7980 밸류얼)
- 보로실리케이트 유리 (BF33/Schott Borofloat®)
- 실리콘 (100/111 방향, 최대 200mm)
- 사파이어 (C 평면/R 평면, 2" ′′ 8")
핵심 제조 기술
-
리토그래피
- 전자 빔 리토그래피 (EBL, 10nm 해상도)
- 스테퍼 리토그래피 (i-라인, 365nm)
- 근접 마스크 정렬기 (5μm 정렬 정확도)
-
그레이팅
- ICP-RIE (SiO2/Si 에치 속도 500nm/min)
- DRIE (원면비 30:1(보시 프로세스)
- 이온 빔 에칭 (각형 균일성 <±2°)
-
얇은 필름 분해
- ALD (Al2O3/HfO2, <1nm 균일성)
- PECVD (SiNx/SiO2, 스트레스 조절)
- 마그네트론 스프터링 (Au/Pt/Ti, 5nm·1μm)
-
웨이퍼 결합
- 아노드 결합 (글라스-시, 400°C/1kV)
- 유텍틱 결합 (Au-Si, 363°C)
- 접착제 결합 (BCB/SU-8, <5μm warpage)
지원 프로세스 인프라
- 정밀 밀링 (TTV <2μm)
- CMP 폴리싱 (Ra <0.5nm)
- 레이저 절단 (50μm 크프 너비)
- 3차원 측정 (백광 간섭 측정)
