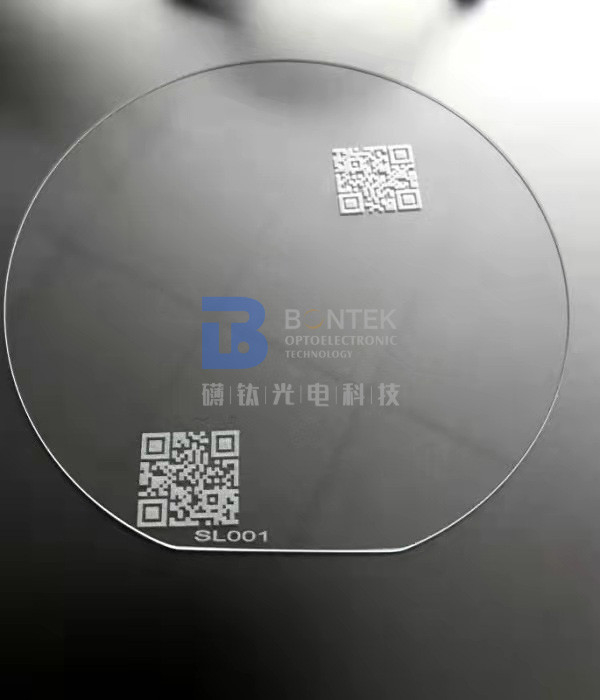

• 2′′ 3′′ 4′′ 6′′ 8′′ 광학과 반도체용 고순도 융합 실리카 웨이퍼와 비교할 수 없는 성능
2′′ 3′′ 4′′ 6′′ 8′′ 광학과 반도체용 고순도 융합 실리카 웨이퍼와 비교할 수 없는 성능

2′′ 3′′ 4′′ 6′′ 8′′ 광학과 반도체용 고순도 융합 실리카 웨이퍼와 비교할 수 없는 성능

제품 상세 정보:

원래 장소: 중국
브랜드 이름: CQT
인증: ISO:9001, ISO:14001
모델 번호: 용융 실리카, 용융 석영

결제 및 배송 조건:

최소 주문 수량: 10개
가격: 협상 가능
포장 세부 사항: 카세트/ 용기 패키지, 진공 밀폐
배달 시간: 1 ~ 4 주
지불 조건: T/T
공급 능력: 20000 PC / 달
최고의 가격 접촉

상세 정보

소재: 용융 실리카, 용융 석영 브랜드: JGS1 JGS2 JGS3
직경: 50.8mm,76.2mm, 100mm, 150mm, 200mm 두께: 350 um, 500 um, 1000 um
TTV: <10µm 주요 아파트: 22mm, 32.5mm, 42.5mm, 57.5mm/노치, 노치, 노치
표면: DSP SSP 적용: 반도체, MEMS
강조하다:

고순도 합성 실리카 웨이퍼

,

8'' 융합 실리카 웨이퍼

,

반도체 융합 실리카 웨이퍼

제품 설명

2′′ 3′′ 4′′ 6′′ 8′′ 광학과 반도체용 고순도 융합 실리카 웨이퍼와 비교할 수 없는 성능



융합 실리카 웨이퍼 를 사용 하여 기술 을 향상 시킬 것 이다!

첨단 기술의 급속한 세계에서 정확성과 신뢰성은 협상할 수 없습니다.고성능 애플리케이션의 혁신의 초석인 우수한 융합 실리카 웨이퍼를 소개합니다.순수한 융합 실리카로 제작된 이 웨이퍼는 비교할 수 없는 광학 명성, 열 안정성, 기계적 탄력성을 제공합니다.

융합 실리카 웨이퍼는 정확성과 일관성이 가장 중요한 광학 코팅, 반도체 및 마이크로 전자 장치에 이상적입니다.낮은 열 팽창 계수와 높은 표면 품질은 최적의 성능을 달성하고 결함을 최소화하기위한 완벽한 선택입니다..

품질에 타협하지 마세요. 우리의 융합 실리카 웨이퍼를 선택하세요. 그리고 여러분의 연구와 개발에 새로운 가능성을 열어보세요.우수성 표준을 설정하는 재료로 기술의 미래를 포용지금 주문하고 다음 단계로 프로젝트를 옮기세요!

매개 변수 설명
소재 융합 쿼츠 JGS2
구성 SiO2(실리콘 이산화)
전송 자외선 (UV) 에서 적외선 (IR) 까지의 범위에서 탁월한 투명성
굴절 지수 1.4585 (587.6 nm에서)
밀도 2.203g/cm3
열 팽창 계수 5.5 x 10-7K-1
작동 온도 범위 1200°C까지
화학물질 저항성 대부분의 산, 알칼리 및 유기 용매에 내성이
표면 마감 단면 또는 쌍면으로 닦은
표면 품질 일반적으로 산업 표준 (예를 들어, MIL-O-13830) 에 따라 지정됩니다.
차원 허용 고객 요구 사항에 따라 사용자 정의
웨이퍼 크기 다양한 직경: 2", 3", 4", 6", 8", 그리고 더 큰
웨이퍼 두께 일반적으로 몇 밀리미터에서 몇 밀리미터까지
신청서 광학, 레이저, 반도체, 과학 기기 등



2′′ 3′′ 4′′ 6′′ 8′′ 광학과 반도체용 고순도 융합 실리카 웨이퍼와 비교할 수 없는 성능 02′′ 3′′ 4′′ 6′′ 8′′ 광학과 반도체용 고순도 융합 실리카 웨이퍼와 비교할 수 없는 성능 12′′ 3′′ 4′′ 6′′ 8′′ 광학과 반도체용 고순도 융합 실리카 웨이퍼와 비교할 수 없는 성능 2





융합 쿼츠 제조 사양

매개 변수

JGS1

JGS2

JGS3

최대 크기

<Φ200mm

<Φ300mm

<Φ200mm

전송 범위 (중간 전송 비율)

0.17~2.10um (Tavg>90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH- 내용

1200ppm

150ppm

5ppm

형광

(ex 254nm)

거의 무료

강한 V-b

강한 V-B

불순물 함수

5ppm

20~40ppm

40~50ppm

양변변수 상수

2~4 nm/cm

4-6 nm/cm

4~10 nm/cm

녹기 방법

합성 CVD

산소-수소 녹음

전기 녹음

신청서

레이저 기판: 창문, 렌즈, 프리즘, 거울...

반도체 및 고온 창

IR 및 UV
기판





2′′ 3′′ 4′′ 6′′ 8′′ 광학과 반도체용 고순도 융합 실리카 웨이퍼와 비교할 수 없는 성능 3



2′′ 3′′ 4′′ 6′′ 8′′ 광학과 반도체용 고순도 융합 실리카 웨이퍼와 비교할 수 없는 성능 4

FAQ:



  1. Q: 어떤 제품들을 주로 개발하고 있나요?

A:우리는 우리 자신을 피에조 웨이퍼 전문업체로 생각합니다. 우리는 약 30 년 전에 중국에서 싱글 크리스탈 쿼츠와 함께 일한 첫 번째입니다.쿼츠 유리, LGS, CTGS 등. 특히, 당신은 피에조 쿼츠 공급자를 찾고 있다면, 우리는 궁극적인 선택입니다. 우리는 AT를 마스터하기 때문에 매년 수백만 쿼츠 빈을 수출합니다.우수한 각도 정밀도를 가진 SC 및 IT 절단.



  1. Q: 제품 커스터마이징을 받아볼 수 있나요?

A:네, 물론입니다. 우리는 당신의 요청에 따라 제조 할 수 있습니다. 또한, 우리는 피에조 웨이퍼와 함께 매우 경험이 있습니다. 당신이 당신의 선택에 대해 100% 확신하지 않으면 관련 제안을 제공할 수 있습니다.게다가, 우리는 몇 가지 표준 웨이퍼를 보유하고 있습니다, 저희에게 문의하십시오.



  1. Q: 우리 택배사를 통해 물건을 배달할 수 있나요?

A:네, 우리는 당신이 가장 익숙한 택배 요원 (DHL, FedEX, UPS 등) 을 사용 하 여 제안 합니다. 우리는 귀하의 계좌를 통해 배송 할 수 있습니다. 그리고, 물론,우리는 배송 비용을 절약하는 데 도움이 될 수 있도록 제품을 안전하게 수용 가능한 크기로 포장합니다.만약 우리가 화물을 처리할 필요가 있다면, 그것은 또한 문제가 아닙니다. 우리는 또한 국제 택배 회사에서 좋은 할인을 가지고 있습니다.



  1. Q: 어떻게 우리가 원하는 것을 안전하게 얻을 수 있는지 보장할 수 있습니까?

A:웨이퍼 제품은 부서지기 쉽고 때로는 비싸죠. 제조업체로서 우리가 보고 싶은 것은 우리가 만든 제품이 택배 중에 손상되었다는 것입니다. 결과적으로,우리는 웨이퍼를 적절하게 포장하고 펌프 스펀지로 가득 찬 적절한 카드로 넣을 것입니다.하지만 가끔 사고는 불가피합니다.승낙 확인아래 그림에서 보여진 단계입니다. 원치 않는 일이 발생하면 확인 단계를 따르면 보충 또는 환불을 제공합니다.



  1. Q: 공장을 방문해도 될까요?

A:물론 공장 점검은 대량 구매와 장기적인 협력을 위해 중요합니다.전 세계 유명 업체는 공장 건설에 대한 우리의 진전을 목격했습니다.요즘, 코로나19 전염병으로 인해, 우리는 글로벌 구매자들과 비디오 컨퍼런스를 경험했습니다.





승인 확인

  • 제품은 부서지기 쉽습니다. 우리는 적절하게 포장하고 부서지기 쉬운 라벨을 붙였습니다. 우리는 운송 품질을 보장하기 위해 우수한 국내 및 국제 익스프레스 회사를 통해 배달합니다.
  • 상품을 받은 후, 조심스럽게 취급하고 외부 카튼이 좋은 상태인지 확인하십시오. 외부 카튼을 조심스럽게 열고 포장 상자가 정렬되어 있는지 확인하십시오.꺼내기 전에 사진을 찍어.
  • 제품 사용 시 진공 포장을 깨끗한 공간에서 열십시오.
  • 상품이 택배 도중 손상된 것으로 발견되면 즉시 사진이나 동영상을 찍어 주십시오. 손상된 상품을 포장 상자에서 꺼내지 마십시오.즉시 저희에게 연락하고 우리는 문제를 잘 해결 할 것입니다.
