제품 상세 정보:

원래 장소: 중국
브랜드 이름: CQT
인증: ISO:9001, ISO:14001
모델 번호: 용융 실리카, 용융 석영

결제 및 배송 조건:

최소 주문 수량: 10개
가격: 협상 가능
포장 세부 사항: 카세트/ 용기 패키지, 진공 밀폐
배달 시간: 1 ~ 4 주
지불 조건: T/T
공급 능력: 20000 PC / 달
최고의 가격 접촉

상세 정보

소재: 용융 석영 웨이퍼 브랜드: JGS1 JGS2 JGS3
직경: 76.2 밀리미터, 100 밀리미터, 150 밀리미터, 200 밀리미터 두께: 350 um, 500 um, 1000 um
TTV: <5μm 라 거칠기: <1nm / GC#1000
표면: 양면 광택, 단면 광택, 랩 적용: 반도체, MEMS

제품 설명

융합 석영 웨이퍼로 반도체 공정을 업그레이드하세요. 타의 추종을 불허하는 열적 안정성과 광학 및 광자 공학에 적합합니다.



저희 융합 석영 웨이퍼는 초순수 합성 융합 석영(SiO₂)으로 제작되어 탁월한 광학적 투명성, 열적 안정성 및 내화학성을 제공합니다. 반도체 제조, 광자 공학 및 항공 우주 분야의 까다로운 응용 분야에 이상적인 이 웨이퍼는 극한 조건을 견디면서 치수 정확도와 표면 무결성을 유지하도록 설계되었습니다.

주요 특징은 다음과 같습니다.

  • 탁월한 순도: 99.99% 이상의 SiO₂ 함량은 불순물을 최소화하여 리소그래피 및 레이저 시스템에서 최적의 성능을 보장합니다.
  • 열적 탄성: 변형 없이 최대 1,050°C의 온도를 견딜 수 있어 고온 공정에 적합합니다.
  • 낮은 열팽창 계수(CTE): 급격한 온도 변화 시 응력을 줄여 정밀 장치의 신뢰성을 향상시킵니다.
  • 우수한 표면 마감: 엄격한 광학 및 마이크로 전자 요구 사항을 충족하기 위해 연마 또는 미세 연마 마감으로 제공됩니다.

최대 300mm 직경 및 0.1mm ~ 10mm 두께로 맞춤 설정이 가능한 당사의 융합 석영 웨이퍼는 신속한 프로토타입 제작 및 대량 생산을 지원합니다. 일관된 품질과 정시 납품을 위해 ISO 인증 제조를 신뢰하십시오.

프로젝트의 성능을 향상시키세요. 사양, 견적 및 기술 지원을 위해 오늘 저희에게 문의하세요!

매개변수 설명
재료 융합 석영 JGS2
구성 SiO2 (이산화 규소)
투과율 자외선(UV)에서 적외선(IR) 범위까지의 탁월한 투명성
굴절률 1.4585(587.6nm에서)
밀도 2.203 g/cm3
열팽창 계수 5.5 x 10-7 K-1
작동 온도 범위 최대 1,200°C
내화학성 대부분의 산, 알칼리 및 유기 용제에 강함
표면 마감 단면 또는 양면 연마
표면 품질 일반적으로 산업 표준(예: MIL-O-13830)에 따라 지정됨
치수 공차 고객 요구 사항에 따라 맞춤 설정 가능
웨이퍼 크기 2", 3", 4", 6", 8" 및 더 큰 직경으로 제공
웨이퍼 두께 일반적으로 몇 밀리미터에서 여러 밀리미터까지
응용 분야 광학, 레이저, 반도체, 과학 기기 등

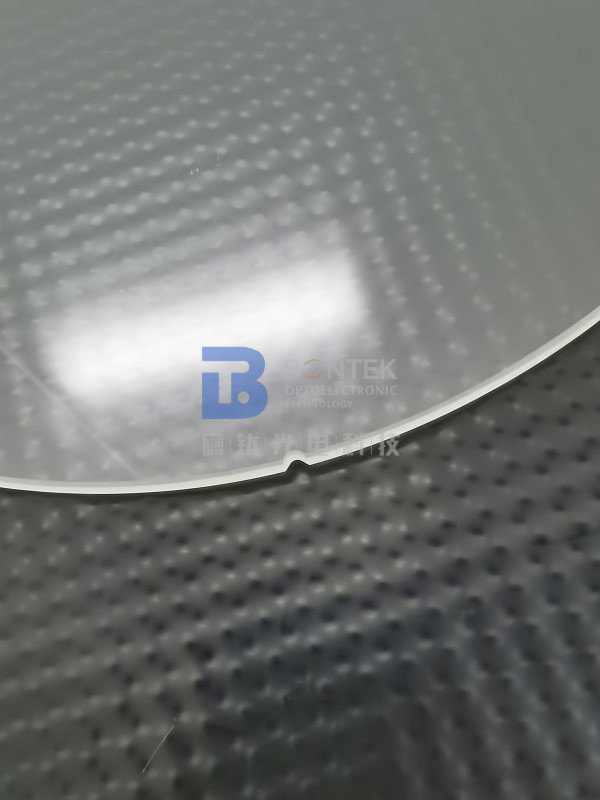

융합 석영 웨이퍼로 반도체 공정 업그레이드: 비교할 수 없는 열적 안정성 및 광학 및 광자 공학 0융합 석영 웨이퍼로 반도체 공정 업그레이드: 비교할 수 없는 열적 안정성 및 광학 및 광자 공학 1융합 석영 웨이퍼로 반도체 공정 업그레이드: 비교할 수 없는 열적 안정성 및 광학 및 광자 공학 2





융합 석영 제조 사양

매개변수

JGS1

JGS2

JGS3

최대 크기

<Φ200mm

<Φ300mm

<Φ200mm

투과율 범위(중간 투과율)

0.17~2.10um (Tavg>90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH- 함량

1200 ppm

150 ppm

5 ppm

형광

(ex 254nm)

거의 없음

강한 v-b

강한 V-B

불순물 함량

5 ppm

20-40 ppm

40-50 ppm

복굴절 상수

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

용융 방법

합성 CVD

옥시수소 용융

전기 용융

응용 분야

레이저 기판: 창, 렌즈, 프리즘, 거울...

반도체 및 고온 창

IR & UV
기판





융합 석영 웨이퍼로 반도체 공정 업그레이드: 비교할 수 없는 열적 안정성 및 광학 및 광자 공학 3



융합 석영 웨이퍼로 반도체 공정 업그레이드: 비교할 수 없는 열적 안정성 및 광학 및 광자 공학 4

자주 묻는 질문:



  1. Q: 주로 어떤 제품을 취급하십니까?

A: 저희는 압전 웨이퍼 전문가로 자부합니다. 저희는 약 30년 전에 중국에서 단결정 석영을 처음으로 취급했습니다. 그 후 LiNbO3, LiTaO3, 석영 유리, LGS, CTGS 등의 분야로 점차 진출했습니다. 특히 압전 석영 공급업체를 찾고 계시다면 저희가 최고의 선택입니다! 저희는 AT, SC 및 IT 컷을 우수한 각도 정밀도로 마스터하여 매년 수백만 개의 석영 블랭크를 수출합니다.



  1. Q: 제품 맞춤 제작이 가능합니까?

A: 네, 물론입니다. 귀하의 요청에 따라 제작할 수 있습니다. 또한 압전 웨이퍼에 대한 경험이 풍부하여 선택에 대해 100% 확신이 없으시다면 관련 제안을 해드릴 수 있습니다. 게다가, 저희는 재고로 몇 가지 표준 웨이퍼를 보유하고 있으니, 저희에게 문의하십시오.



  1. Q: 저희 택배 대리점을 통해 상품을 배송할 수 있습니까?

A: 네, 가장 익숙한 택배 대리점(DHL, FedEX, UPS 등)을 이용하시는 것이 좋습니다. 귀하의 계정을 통해 배송할 수 있습니다. 그리고 물론, 배송비를 절약할 수 있도록 제품을 안전하게 적절한 크기로 포장합니다. 운송을 저희가 처리해야 하는 경우에도 문제 없습니다. 저희는 또한 국제 택배 회사와 좋은 할인을 받고 있습니다.



  1. Q: 원하는 것을 안전하게 얻을 수 있다는 것을 어떻게 보장할 수 있습니까?

A: 웨이퍼 제품은 깨지기 쉽고 때로는 비쌉니다. 제조자로서 저희가 가장 보고 싶지 않은 것은 저희가 만든 제품이 택배 중에 손상되는 것입니다. 결과적으로, 저희는 웨이퍼를 적절하게 포장하고 완충 스펀지로 채워진 적절한 상자에 넣습니다. 그러나 사고는 때때로 불가피합니다. 따라서 아래 그림에 표시된 “수락 검사” 단계를 따르십시오. 원치 않는 일이 발생하면 검사 단계를 따르시면 보충 또는 환불을 해드립니다.



  1. Q: 귀사 공장을 방문할 수 있습니까?

A: 물론입니다. 대량 구매 및 장기적인 협력을 위해서는 공장 검사가 중요합니다. 직접 대면하여 논의하는 것이 저희가 가장 자신 있는 부분입니다. 지난 몇 년 동안, 전 세계의 유명 기업들이 저희의 공장 건설 발전을 목격했습니다. 최근에는 코로나19 팬데믹으로 인해 글로벌 바이어들과 화상 회의를 진행한 경험도 있습니다.





수락 검사

  • 제품은 깨지기 쉽습니다. 적절하게 포장하고 깨지기 쉬움 표시를 했습니다. 운송 품질을 보장하기 위해 우수한 국내 및 국제 특송 회사를 통해 배송합니다.
  • 상품을 수령한 후 조심스럽게 취급하고 외부 상자가 양호한 상태인지 확인하십시오. 외부 상자를 조심스럽게 열고 포장 상자가 정렬되어 있는지 확인하십시오. 꺼내기 전에 사진을 찍으십시오.
  • 제품을 적용할 때는 클린룸에서 진공 포장을 여십시오.
  • 택배 중 제품이 손상된 경우 즉시 사진을 찍거나 비디오를 녹화하십시오. 손상된 제품을 포장 상자에서 꺼내지 마십시오! 즉시 저희에게 연락하시면 문제를 잘 해결해 드리겠습니다.
