상세 정보 |
|||
| 상품 이름: | 석영 엔드캡 | 성분: | 코티드 AT 석영 블랭크 |
|---|---|---|---|
| 재료: | 교양있는 석영 | 방식: | 두께-전단 |
| 서피스: | 닦아서 미세화하세요 | Shape: | Cavity |
| 애플리케이션: | 석유 압력 지연 시험 | 장점: | 증가 해상도 |
| 강조하다: | AT은 코팅된 석영 엔드 캡을 줄였습니다,두께 전단 모드 석영 엔드 캡,닦은 석영 압전박판 |
||
제품 설명

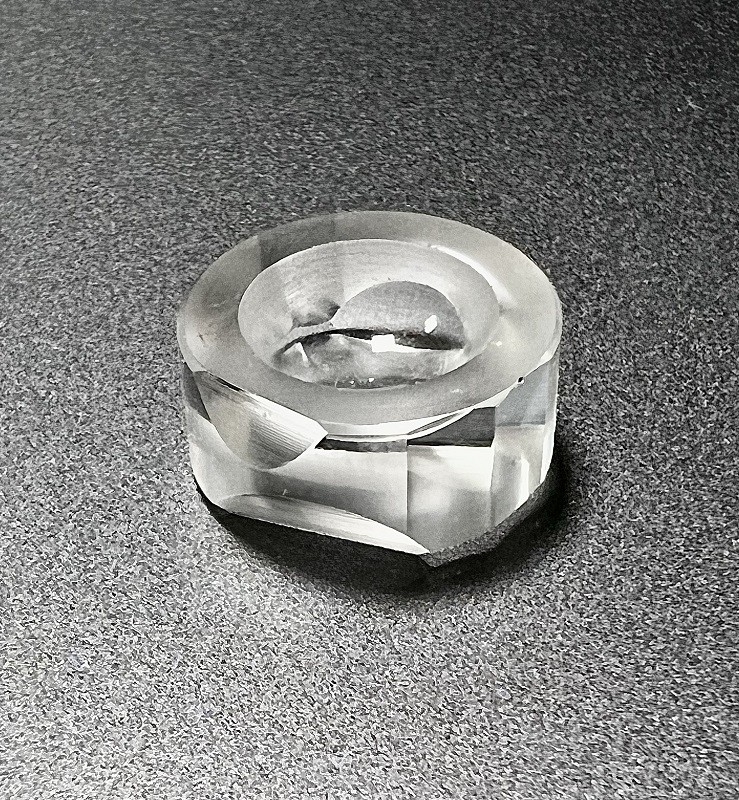

AT은 두께 전단 모드 압력 센서를 위한 코팅된 석영 엔드캡을 줄였습니다
듀얼-모드 두께-전단 압력 센서는 석유와 가스 산업에서 사용됩니다. 그것은 양쪽 압력과 온도를 측정하고, 이전 설계 위에서 증가 해상도를 제공합니다. 수정 압력 센서 설계를 위한 범위와 민감도는 공진기와 엔드캡 차원과 결정 방위에 의해 결정됩니다. 설계를 위한 성능 목표는 최고 온도에 전체 눈금 (5000 표준 평방 인치 당 폰드 또는 34.474 Ｘ lo6 Pa)를 초과하여 압력에 반복 사이클링에 견디기 위한 능력을 포함합니다. 센서를 위한 추가적 성능 목표는 가득 찬 범위 압력의 &0.025%보다 더 좋은 정확도와 전체 눈금의 &0.015%보다 더 좋은 반복성과 0.01 psi (68.95 Pa)보다 더 좋은 결의안을 포함합니다.
디자인의 유일한 기능은 공진기에 접합부를 통해 전송된 스트레스를 최소화하기 위해 큰 밀봉 구역입니다. 밀봉 전면에 인접하게, 실린더 벽 두께를 감소시키고 내경 반지름을 증가시키면서, 실린더 벽은 실린더 내경의 센터로부터 갈수록 좁아집니다. 리-엔트랜트 엔드캡 설계는 공동 스트레스를 최소화하기 위한 공진기 인터페이스에 있는 더 두꺼운 실린더 벽과 엔드캡 강성을 감소시키고 민감도를 강화하기 위한 접합부로부터 떨어진 희석제 실린더 벽을 사용합니다.
본텍은 석영이 그것의 양쪽이 AT-커트 두께-전단 모드인 수정 공진기 앤드를 말단에 캡을 씌운다고 규정할 수 있습니다.
