상세 정보 |
|||
| 재료: | 실리콘 웨이퍼 | 서피스: | 양면 광택, 단면 광택, 랩 |
|---|---|---|---|
| 지름: | 2일부터 12일까지 또는 필요에 따라 | 두께: | 0.05mm - 10mm |
| 배향: | <100> <111>, , <110> | 비저항: | 0.001 - 300 오옴 / 센티미터 |
| 타입: | 본질적인 p 형, 앤형 | 불순물: | 비, 페하, 것처럼 또는 언도핑됩니다 |
| 강조하다: | 앤형 실리콘 웨이퍼,2 " 실리콘 기판,12 " 실리콘 웨이퍼 |
||
제품 설명
반도체를 위한 높은 저항성과 2 내지 12 p 형 앤형 실리콘 웨이퍼
단일 결정에 이르는 통합된 방법으로 반도체가 웨이퍼 처리 공정에 금괴로 만들기 때문에 본텍은 실리콘 웨이퍼 (12 인치 이하)을 생산합니다. 우리는 주로 바이폴라 IC과 분리 회로와 MEMS를 위한 대량생산된 웨이퍼를 위한 공급 시스템을 확립했습니다.

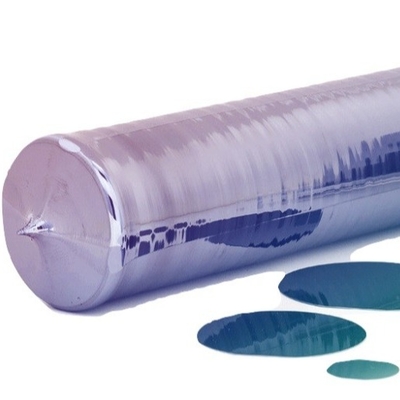

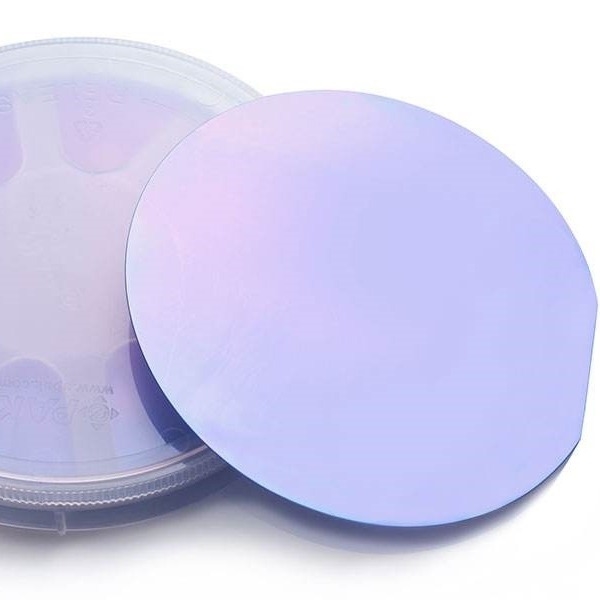

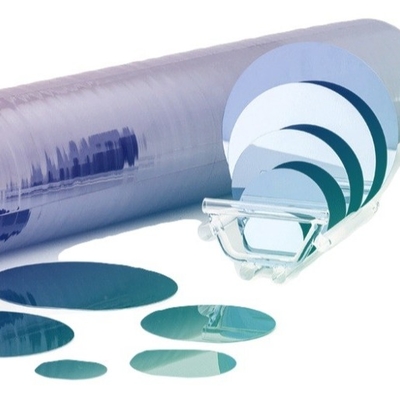

실리콘 웨이퍼는 엄격한 생산과 품질 관리 시스템 하에 고청정도 실리콘의 단일 결정을 줄이고 닦고 청소함으로써 제조됩니다. 지름은 4in, 5in, 6in, 8in, 및 12 인치를 제공했습니다.
|
세미 표준 |
2 " (50.8mm) |
3 " (76.2mm) |
4 " (100mm) |
5 " (125mm) |
6 " (150mm) |
8 " (200mm) |
12 " (300mm) |
|---|---|---|---|---|---|---|---|
|
지름 |
50.8 ± 0.38 밀리미터 | 76.2 ± 0.63 밀리미터 | 100 ± 0.5 밀리미터 | 125 ± 0.5 밀리미터 | 150 ± 0.2 밀리미터 | 200 ± 0.2 밀리미터 | 300 ± 0.2 밀리미터 |
|
두께 |
279 ± 25 um | 381 ± 25 um | 525 ± 20 um 또는 625 ± 20 um |
625 ± 20 um | 675 ± 20 um 또는 625 ± 15 um |
725 ± 20 um | 775 ± 20 um |
|
타입 |
Ｐ, 엔 또는 본질적입니다 |
||||||
|
불순물 |
비, 페하, 것처럼 또는 언도핑됩니다 |
||||||
|
배향 |
<100> <111>, , <110> |
||||||
|
르시스티비티 |
0.001 - 300 오옴 / 센티미터 |
||||||
|
1차 플래트 길이 |
15.88 ± 1.65 밀리미터 | 22.22 ± 3.17 밀리미터 | 32.5 ± 2.5 밀리미터 | 42.5 ± 2.5 밀리미터 | 57.5 ± 2.5 밀리미터 | 눈금 | 눈금 |
|
2차 플래트 길이 |
8 ± 1.65 밀리미터 | 11.18 ± 1.52 밀리미터 | 18 ± 2.0 밀리미터 | 27.5 ± 2.5 밀리미터 | 37.5 ± 2.5 밀리미터 | NA | NA |
|
표면가공도 |
식각되거나 싸이는 SSP, DSP | ||||||
수입 감사
1. 제품은 깨지기 쉽습니다. 우리는 적당히 그것을 쌌고, 그것을 깨지기 쉽라고 불렀습니다. 우리는 운송 품질을 보증하기 위해 통과하여 우수한 국내이고 국제적 지름길 운반 공사를 전달합니다.
2. 받은 후 상품은 미안하지만, 치료를 처리하고 외부 통이 보존 상태가 좋은지 체크합니다. 주의깊게 외부 통을 열고 패킹상자가 정렬에서 있는지 체크하세요. 그들을 꺼내는 데 당신 전에 그림이 필요하세요.
3. 제품이 적용되는 것 일 때 무균실에서 진공 패키지를 여세요.
4. 만약 제품이 특사 동안 손상되는게 발견되면, 사진찍거나 바로 동영상을 찍으세요. DO NOT은 패키징 박스에서 손상 제품을 꺼냅니다! 바로 우리와 연락하세요, 그러면 우리는 잘 문제를 해결할 것입니다.
